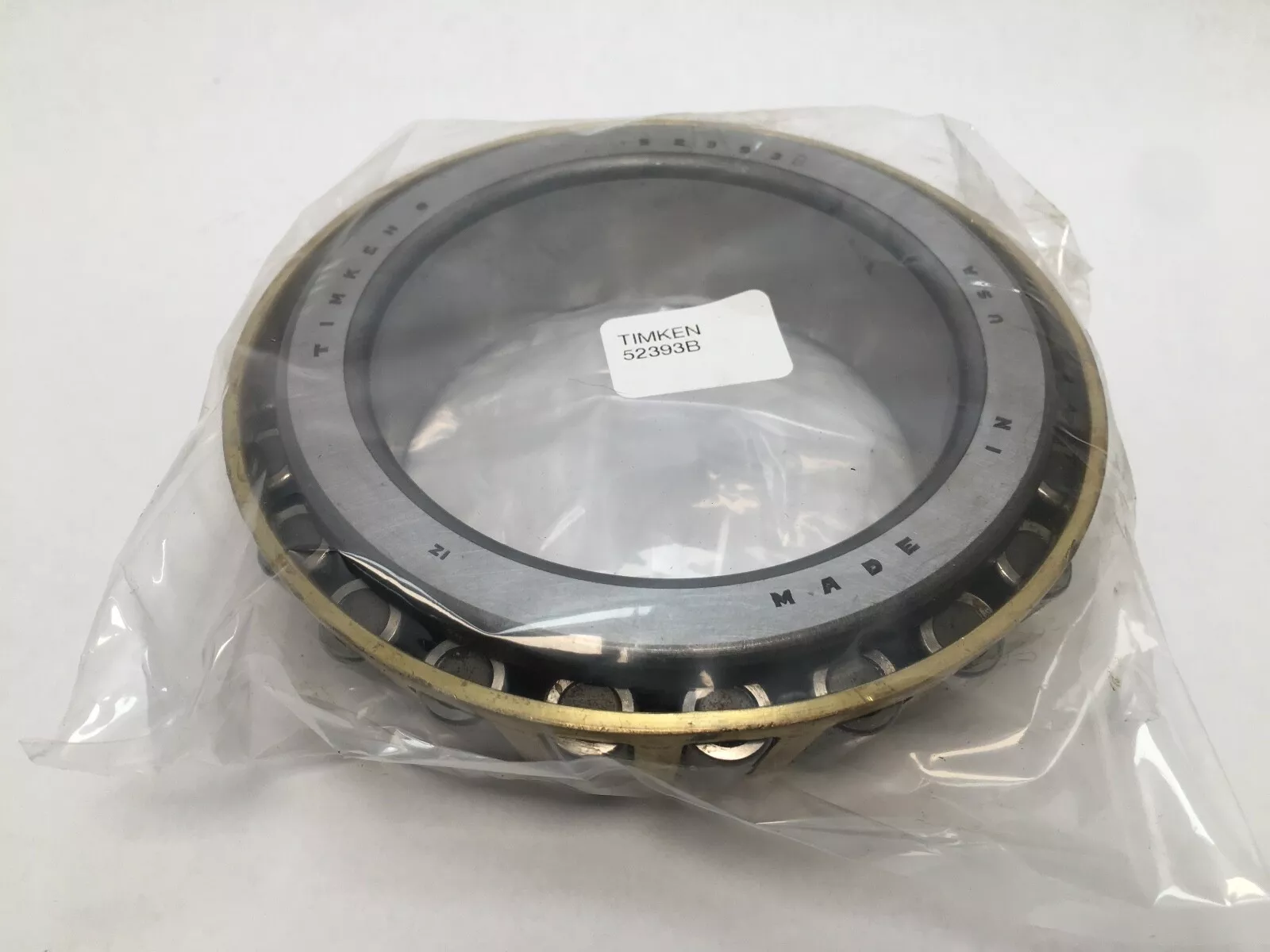

TIMKEN 52393DEE轴承代号说明
5
2
3
9
3
D
E
E
5：28º30' < 锥角 < 30º30'
23：内径范围：1-2 in
93：部件代号，93表示内圈，内圈基本代号：52393
D：尺寸与基本零件号不同，不可互换
EE：带肋条，闭合导向滚轮
5：
28º30' < 锥角 < 30º30'
23：
内径范围：1-2 in
93：
部件代号，93表示内圈，内圈基本代号：52393
D：
尺寸与基本零件号不同，不可互换
EE：
带肋条，闭合导向滚轮
TIMKEN 52393DEE轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 52000 |
| 锥体零件号 | 52393 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
87500 lbf 389000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
22700 lbf 101000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 15/16 in 100.013 mm |
| B - 锥体宽度 |
1.4219 in 36.116 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
4.29 in 109 mm |
| db - 锥体背面背衬直径 |
4.57 in 116 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.16 in 4.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.02 in -0.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
13000 lbf 57900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
50200 lbf 223000 N |
| C₀ - 静态径向载荷额定值 |
77000 lbf 343000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
10600 lbf 47100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.23 |
| G₁ - 发热系数（滚子滚道） | 175.4 |
| G₂ - 发热系数（挡边-滚子端） | 41.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.152 |
