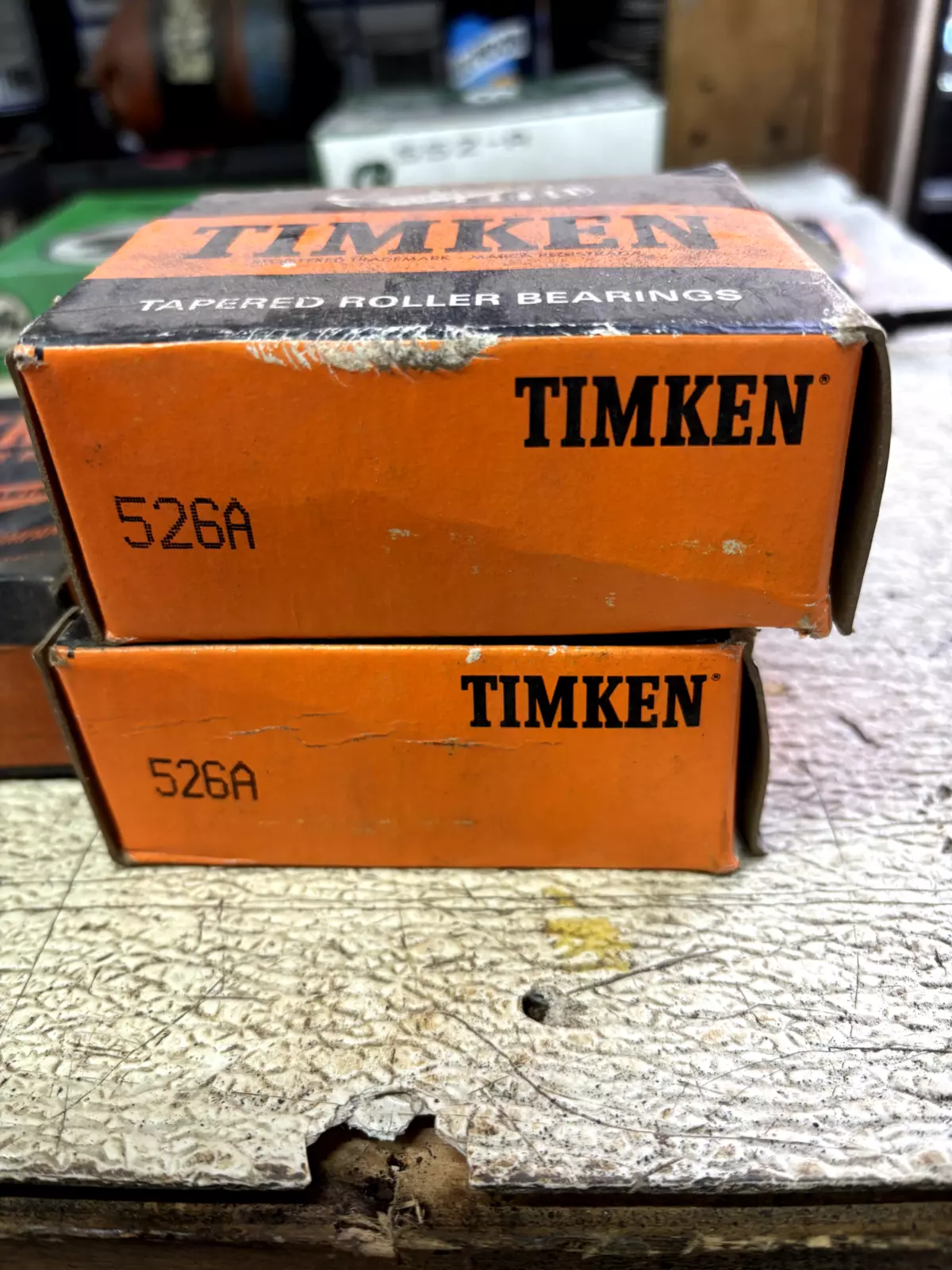

TIMKEN 526A轴承代号说明
5
2
6
A
526：圆锥滚子轴承内圈基本代号：526
A：内部设计优化
526：
圆锥滚子轴承内圈基本代号：526
A：
内部设计优化
TIMKEN 526A轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 525 |
| 锥体零件号 | 526A |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
64400 lbf 287000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
16700 lbf 74300 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 5/8 in 41.275 mm |
| B - 锥体宽度 |
1.4200 in 36.068 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.97 in 50 mm |
| db - 锥体背面背衬直径 |
2.01 in 51 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.09 in 2.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.5 in -12.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
9600 lbf 42700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
37000 lbf 165000 N |
| C₀ - 静态径向载荷额定值 |
43000 lbf 191000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4690 lbf 20800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.05 |
| Cg - 几何因子ˡ⁹ˡ | 0.0894 |
