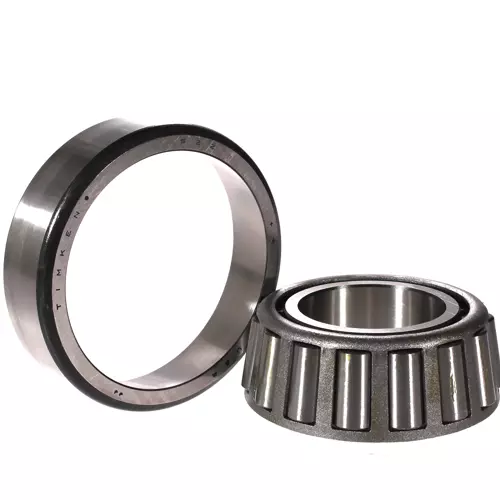

TIMKEN 529/522轴承代号说明
5
2
9
/
5
2
2
529：圆锥滚子轴承内圈基本代号：529
/：分隔符
522：圆锥滚子轴承外圈基本代号：522
529：
圆锥滚子轴承内圈基本代号：529
/：
分隔符
522：
圆锥滚子轴承外圈基本代号：522
TIMKEN 529/522轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 525 |
| 锥体零件号 | 529 |
| 外圈零件号 | 522 |
| 设计单元 | 英制 |
| 轴承净重 |
2.70 lb 1.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 in 50.8 mm |
| D - 外圈外径 |
4 in 101.6 mm |
| B - 锥体宽度 |
1.4200 in 36.068 mm |
| C - 外圈宽度 |
1.0625 in 26.988 mm |
| T - 轴承宽度 |
1.375 in 34.925 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.03 in 0.8 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.36 in 60 mm |
| db - 锥体背面背衬直径 |
2.4 in 61 mm |
| Da - 外圈正面背衬直径 |
3.76 in 95.5 mm |
| Db - 外圈背面背衬直径 |
3.50 in 88.90 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.09 in 2.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.5 in -12.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
9600 lbf 42700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
37000 lbf 165000 N |
| C₀ - 静态径向载荷额定值 |
43000 lbf 191000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4690 lbf 20800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.05 |
| e - ISO标准系数ˡ⁸ˡ | 0.29 |
| Y - ISO标准系数ˡ⁹ˡ | 2.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0894 |
