TIMKEN 53178/53375轴承代号说明
5
3
1
7
8
/
5
3
3
7
5
5：28º30' < 锥角 < 30º30'
31：内径范围：1-2 in
78：部件代号，78表示内圈，内圈基本代号：53178
/：分隔符
5：28º30' < 锥角 < 30º30'
33：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：53375
5：
28º30' < 锥角 < 30º30'
31：
内径范围：1-2 in
78：
部件代号，78表示内圈，内圈基本代号：53178
/：
分隔符
5：
28º30' < 锥角 < 30º30'
33：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：53375

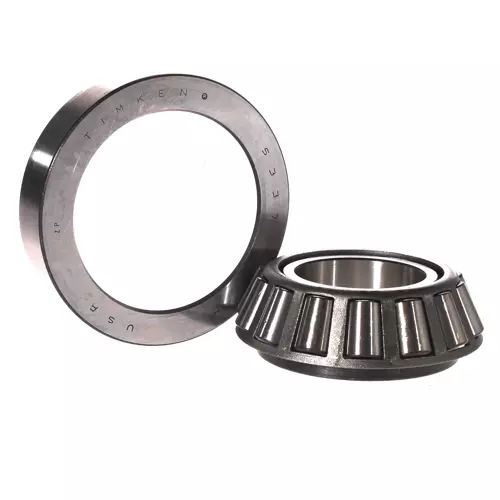

TIMKEN 53178/53375轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 53000 |
| 锥体零件号 | 53178 |
| 外圈零件号 | 53375 |
| 设计单元 | 英制 |
| 轴承净重 |
2 lb 0.9 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/4 in 44.450 mm |
| D - 外圈外径 |
3.75 in 95.25 mm |
| B - 锥体宽度 |
1.1142 in 28.301 mm |
| C - 外圈宽度 |
0.8125 in 20.638 mm |
| T - 轴承宽度 |
1.2188 in 30.958 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.08 in 2 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.76 mm |
| da - 锥体正面背衬直径 |
2.07 in 52.7 mm |
| db - 锥体背面背衬直径 |
2.36 in 60 mm |
| Da - 外圈正面背衬直径 |
3.54 in 89.90 mm |
| Db - 外圈背面背衬直径 |
3.19 in 81.03 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.19 in 4.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.01 in -0.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
6920 lbf 30800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
26700 lbf 119000 N |
| C₀ - 静态径向载荷额定值 |
23400 lbf 104000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
8760 lbf 39000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.79 |
| e - ISO标准系数ˡ⁸ˡ | 0.74 |
| Y - ISO标准系数ˡ⁹ˡ | 0.81 |
| G₁ - 发热系数（滚子滚道） | 26.7 |
| G₂ - 发热系数（挡边-滚子端） | 9.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.093 |
