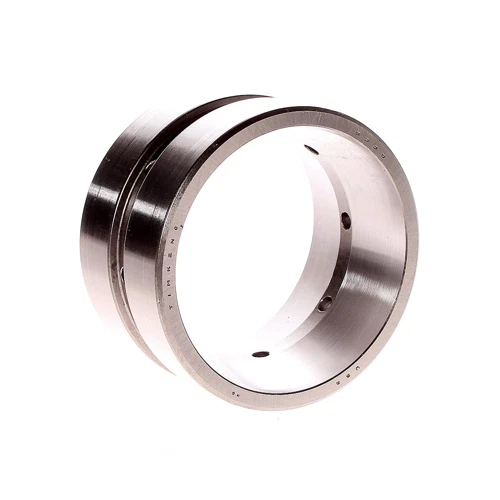

TIMKEN 533D轴承代号说明
5
3
3
D
533：圆锥滚子轴承内圈基本代号：533
D：TDI 系列组件，双列内圈
533：
圆锥滚子轴承内圈基本代号：533
D：
TDI 系列组件，双列内圈
TIMKEN 533D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 535 |
| 外圈零件号 | 533D |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4.375 in 111.125 mm |
| C - 双列外圈宽度 |
2.5 in 63.5 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| Da - 外圈正面背衬直径 |
3.96 in 100.58 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.97 |
| e - ISO标准系数ˡ³ˡ | 0.3 |
| Y₁ - ISO标准系数ˡ⁴ˡ | 2.28 |
| Y₂ - ISO标准系数ˡ⁵ˡ | 3.39 |
| Cg - 几何因子ˡ⁶ˡ | 0.0938 |
