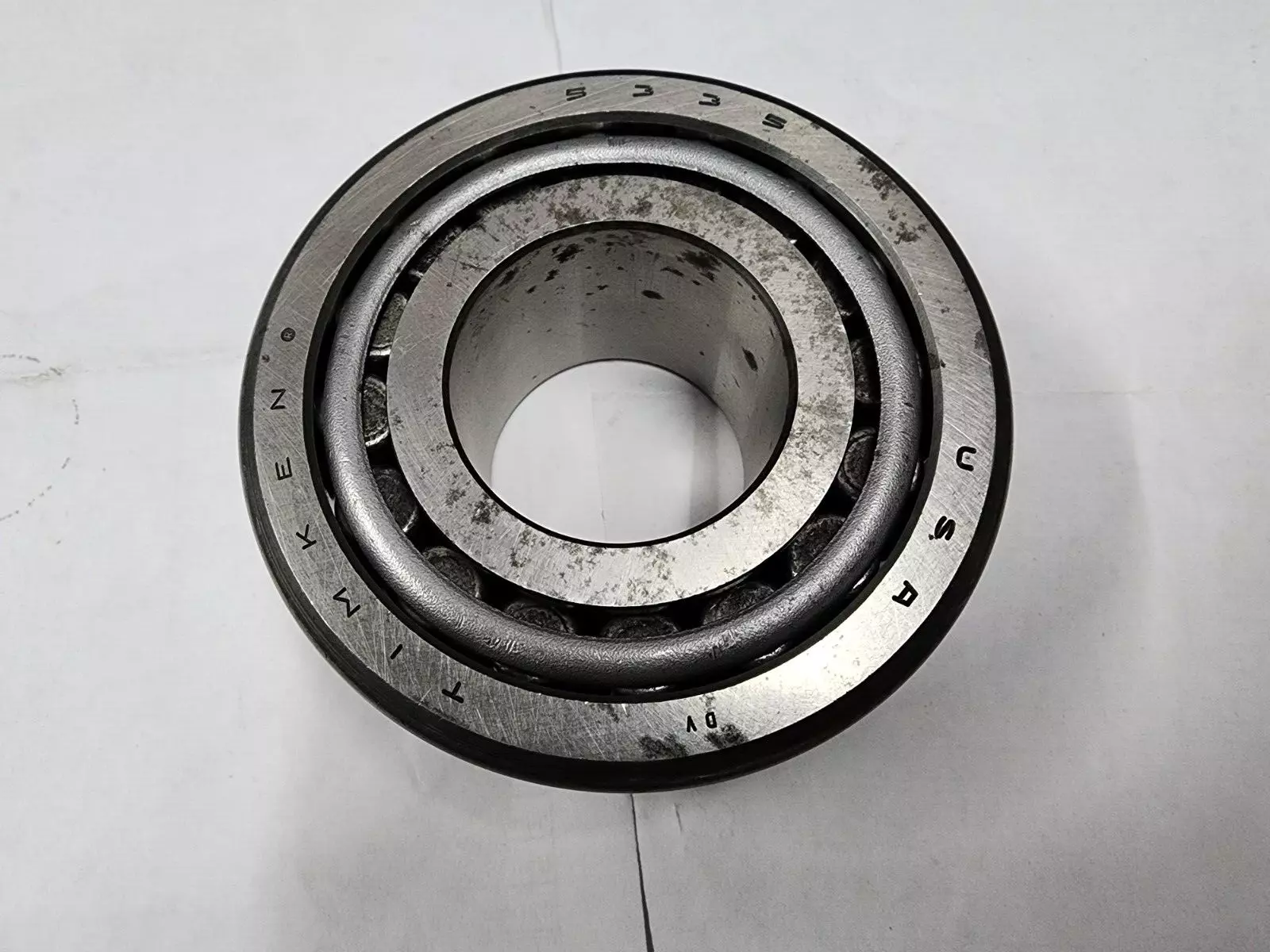

TIMKEN 5356/5335轴承代号说明
5
3
5
6
/
5
3
3
5
5356：圆锥滚子轴承内圈基本代号：5356
/：分隔符
5335：圆锥滚子轴承外圈基本代号：5335
5356：
圆锥滚子轴承内圈基本代号：5356
/：
分隔符
5335：
圆锥滚子轴承外圈基本代号：5335
TIMKEN 5356/5335轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 5300 |
| 锥体零件号 | 5356 |
| 外圈零件号 | 5335 |
| 设计单元 | 英制 |
| 轴承净重 |
4.1 lb 1.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/4 in 44.450 mm |
| D - 外圈外径 |
4.0625 in 103.188 mm |
| B - 锥体宽度 |
1.7510 in 44.475 mm |
| C - 外圈宽度 |
1.4375 in 36.513 mm |
| T - 轴承宽度 |
1.7188 in 43.658 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.05 in 1.270 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.2 in 56 mm |
| db - 锥体背面背衬直径 |
2.28 in 58 mm |
| Da - 外圈正面背衬直径 |
3.85 in 97.79 mm |
| Db - 外圈背面背衬直径 |
3.50 in 88.90 mm |
| Ab - 保持架锥体正面间隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面间隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ³ˡ |
-0.63 in -16 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
12400 lbf 55000 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
47700 lbf 212000 N |
| C₀ - 静态径向额定值 |
60100 lbf 267000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6280 lbf 27900 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.97 |
| e - ISO标准系数ˡ⁸ˡ | 0.3 |
| Y - ISO标准系数ˡ⁹ˡ | 2.02 |
| G₁ - 发热系数（滚子滚道） | 73.4 |
| G₂ - 发热系数（挡边-滚子端） | 15.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0985 |
