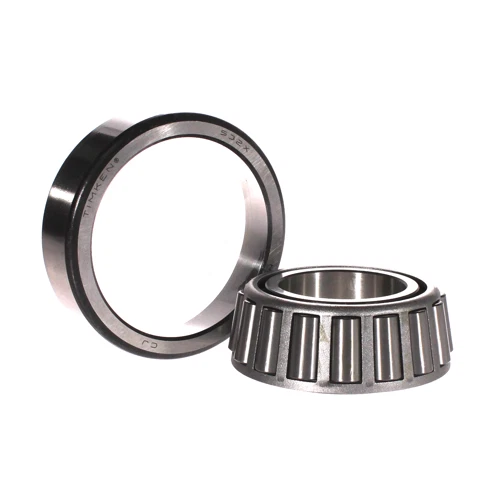

TIMKEN 539/532X轴承代号说明
5
3
9
/
5
3
2
X
539：圆锥滚子轴承内圈基本代号：539
/：分隔符
532：圆锥滚子轴承外圈基本代号：532
X：内部结构优化，相关性能提升
539：
圆锥滚子轴承内圈基本代号：539
/：
分隔符
532：
圆锥滚子轴承外圈基本代号：532
X：
内部结构优化，相关性能提升
TIMKEN 539/532X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 535 |
| 锥体零件号 | 539 |
| 外圈零件号 | 532X |
| 设计单元 | 英制 |
| 轴承净重 |
3.2 lb 1.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/8 in 53.975 mm |
| D - 外圈外径 |
4.250 in 107.95 mm |
| B - 锥体宽度 |
1.4550 in 36.957 mm |
| C - 外圈宽度 |
1.1250 in 28.575 mm |
| T - 轴承宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.4 in 61 mm |
| db - 锥体背面背衬直径 |
2.68 in 68 mm |
| Da - 外圈正面背衬直径 |
3.96 in 100.10 mm |
| Db - 外圈背面背衬直径 |
3.70 in 93.98 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ³ˡ |
-0.48 in -12.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
11900 lbf 52900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
45900 lbf 204000 N |
| C₀ - 静态径向载荷额定值 |
46200 lbf 206000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6040 lbf 26800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.97 |
| e - ISO标准系数ˡ⁸ˡ | 0.3 |
| Y - ISO标准系数ˡ⁹ˡ | 2.02 |
| G₁ - 发热系数（滚子滚道） | 64.3 |
| G₂ - 发热系数（挡边-滚子端） | 16.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0938 |
