TIMKEN 544090-9X090轴承代号说明
5
4
4
0
9
0
-
9
X
0
9
0
5：28º30' < 锥角 < 30º30'
440：内径范围：8-9 in
90：部件代号，90表示内圈，内圈基本代号：544090
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
90：材料代码，代号：90
5：
28º30' < 锥角 < 30º30'
440：
内径范围：8-9 in
90：
部件代号，90表示内圈，内圈基本代号：544090
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
90：
材料代码，代号：90

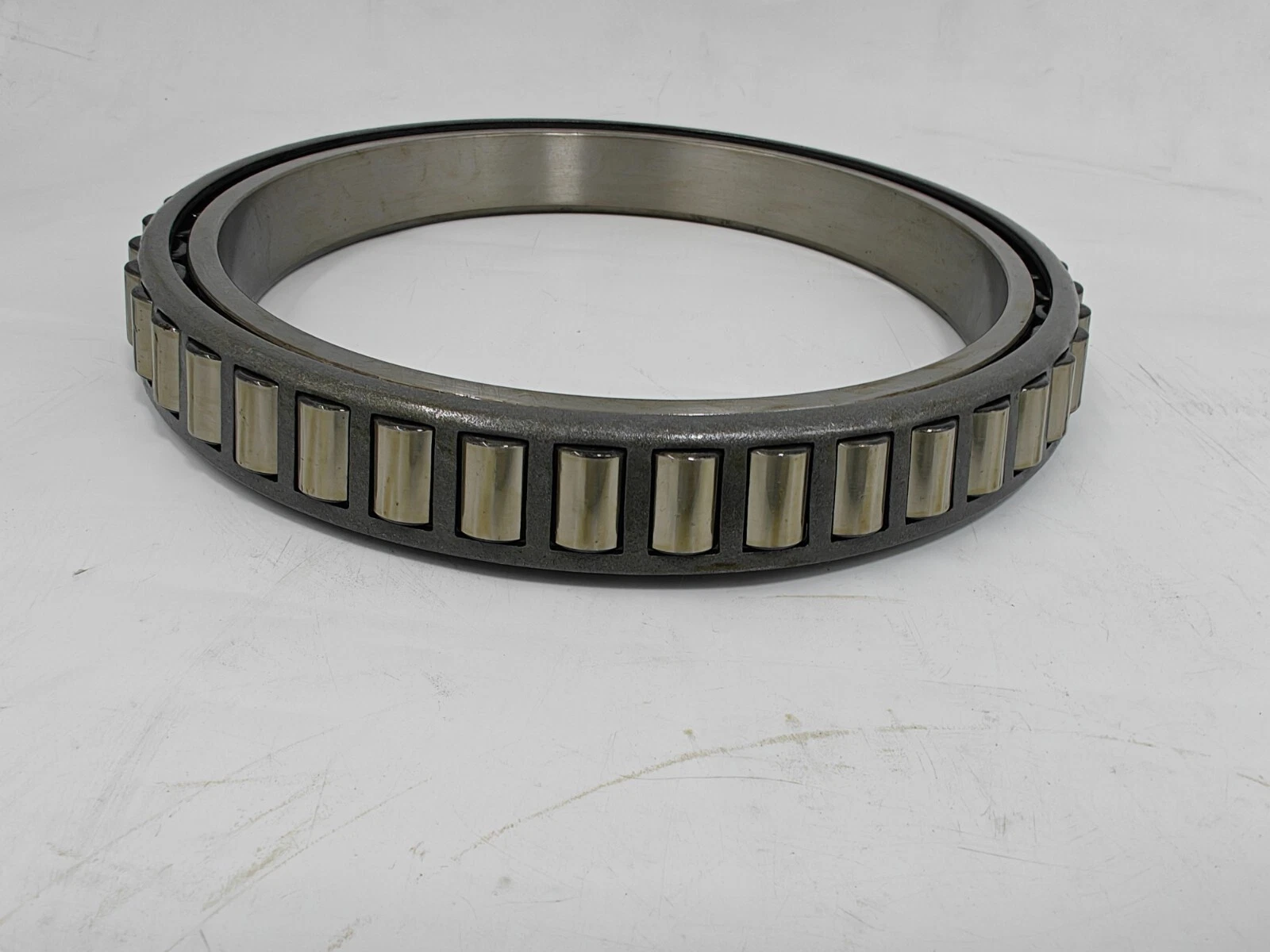

TIMKEN 544090-9X090轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | 544090 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
93000 lbf 414000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
24100 lbf 107000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
9 in 228.6 mm |
| B - 锥体宽度 |
1.2500 in 31.750 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
9.45 in 240 mm |
| db - 锥体背面背衬直径 |
9.61 in 244 mm |
| Ab - 保持架锥体正面游隙 |
0.15 in 3.8 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.62 in 15.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
13900 lbf 61600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
53400 lbf 238000 N |
| C₀ - 静态径向载荷额定值 |
103000 lbf 458000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
9530 lbf 42400 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 648.6 |
| G₂ - 发热系数（挡边-滚子端） | 279.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.117 |
