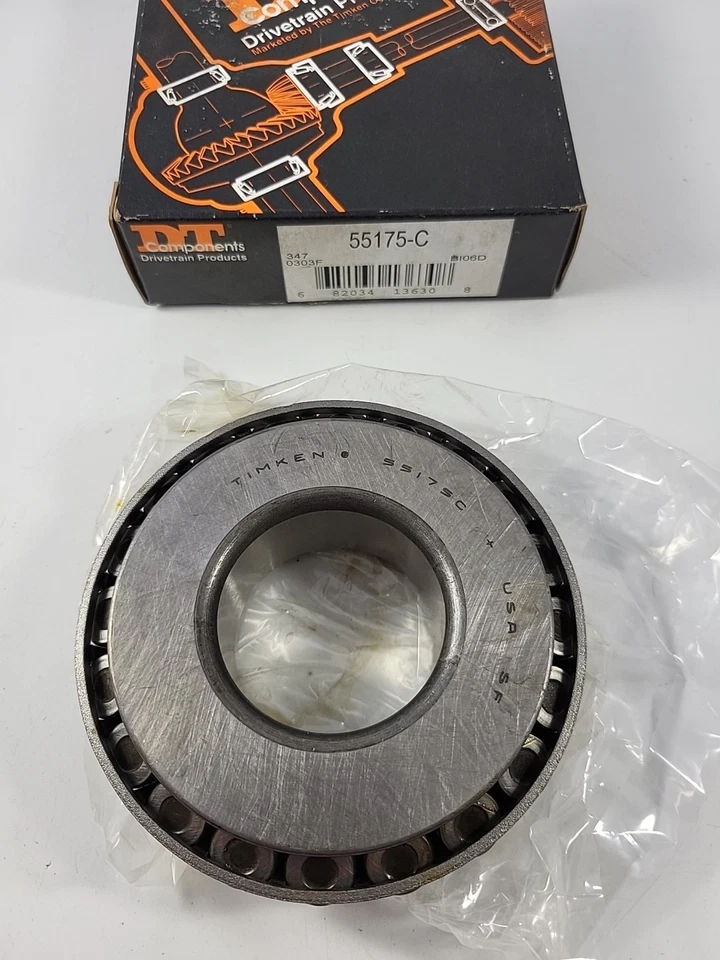

TIMKEN 55175C-70400轴承代号说明
5
5
1
7
5
C
-
7
0
4
0
0
5：28º30' < 锥角 < 30º30'
51：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：55175
C：尺寸与基本零件号不同，不可互换
-7：装配号
04：0：TIMKEN内部代码，4：未知精度
00：材料代码，代号：00
5：
28º30' < 锥角 < 30º30'
51：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：55175
C：
尺寸与基本零件号不同，不可互换
-7：
装配号
04：
0：TIMKEN内部代码，4：未知精度
00：
材料代码，代号：00
TIMKEN 55175C-70400轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 55000C |
| 锥体零件号 | 55175C |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
59200 lbf 263000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
15300 lbf 68200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.0594 in 26.909 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.52 in 64 mm |
| db - 锥体背面背衬直径 |
2.76 in 70 mm |
| Ab - 保持架锥体正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.3 in 7.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
8810 lbf 39200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
34000 lbf 151000 N |
| C₀ - 静态径向载荷额定值 |
36200 lbf 161000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
13300 lbf 59300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.66 |
| G₁ - 发热系数（滚子滚道） | 48.7 |
| G₂ - 发热系数（挡边-滚子端） | 18.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.120 |
