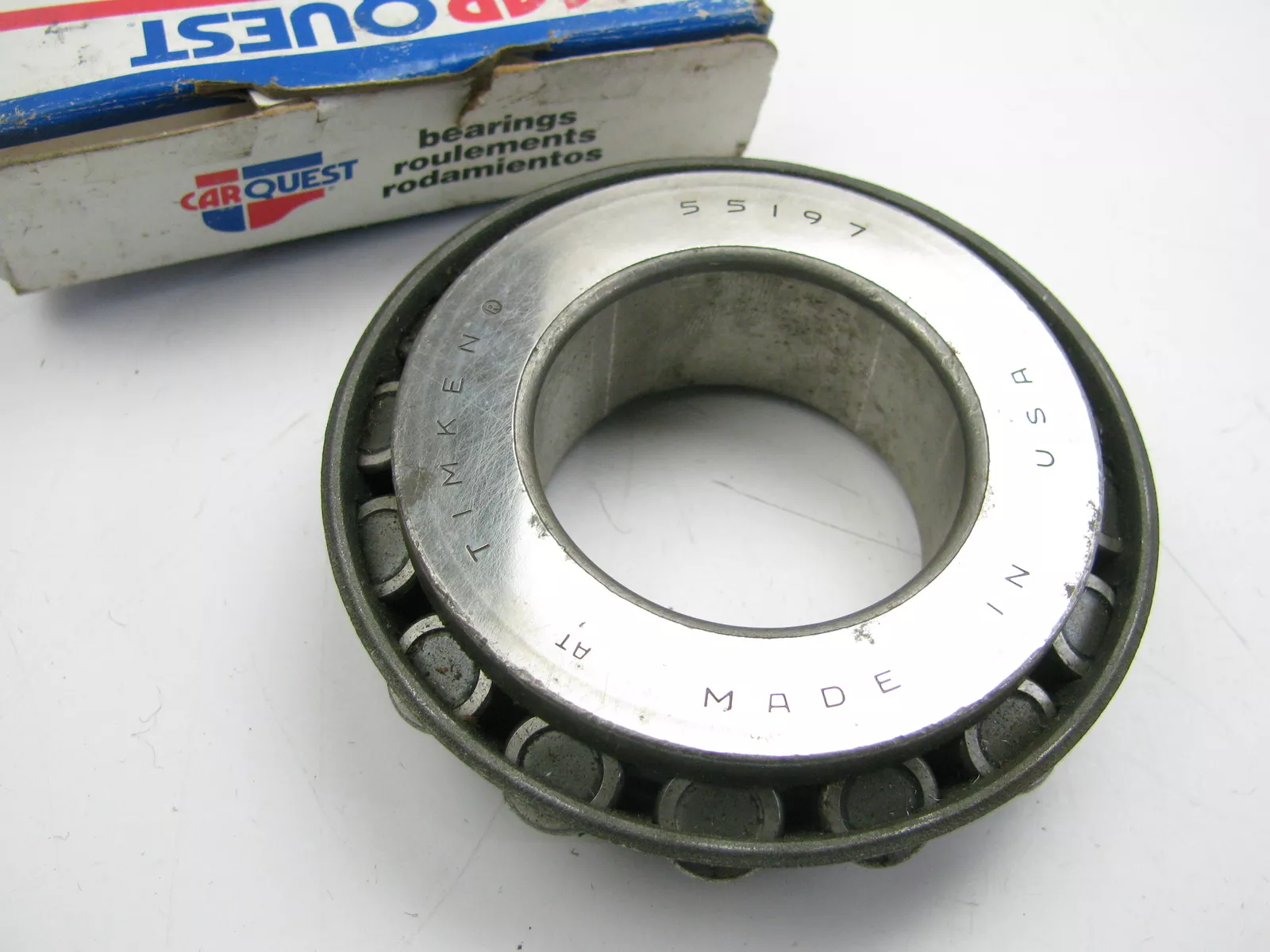

TIMKEN 55197-90030轴承代号说明
5
5
1
9
7
-
9
0
0
3
0
5：28º30' < 锥角 < 30º30'
51：内径范围：1-2 in
97：部件代号，97表示内圈，内圈基本代号：55197
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
30：材料代码，代号：30
5：
28º30' < 锥角 < 30º30'
51：
内径范围：1-2 in
97：
部件代号，97表示内圈，内圈基本代号：55197
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
30：
材料代码，代号：30
TIMKEN 55197-90030轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 55000 |
| 锥体零件号 | 55197 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
49400 lbf 220000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
12800 lbf 56900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.9675 in 49.975 mm |
| B - 锥体宽度 |
1.0594 in 26.909 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.08 in 2 mm |
| da - 锥体正面背衬直径 |
2.51 in 63.9 mm |
| db - 锥体背面背衬直径 |
2.68 in 68 mm |
| Ab - 保持架锥体正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架锥体背面游隙 |
0.16 in 4.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.28 in 7.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7350 lbf 32700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
28300 lbf 126000 N |
| C₀ - 静态径向载荷额定值 |
26700 lbf 119000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11100 lbf 49500 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.66 |
| G₁ - 发热系数（滚子滚道） | 36.8 |
| G₂ - 发热系数（挡边-滚子端） | 13.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.109 |
