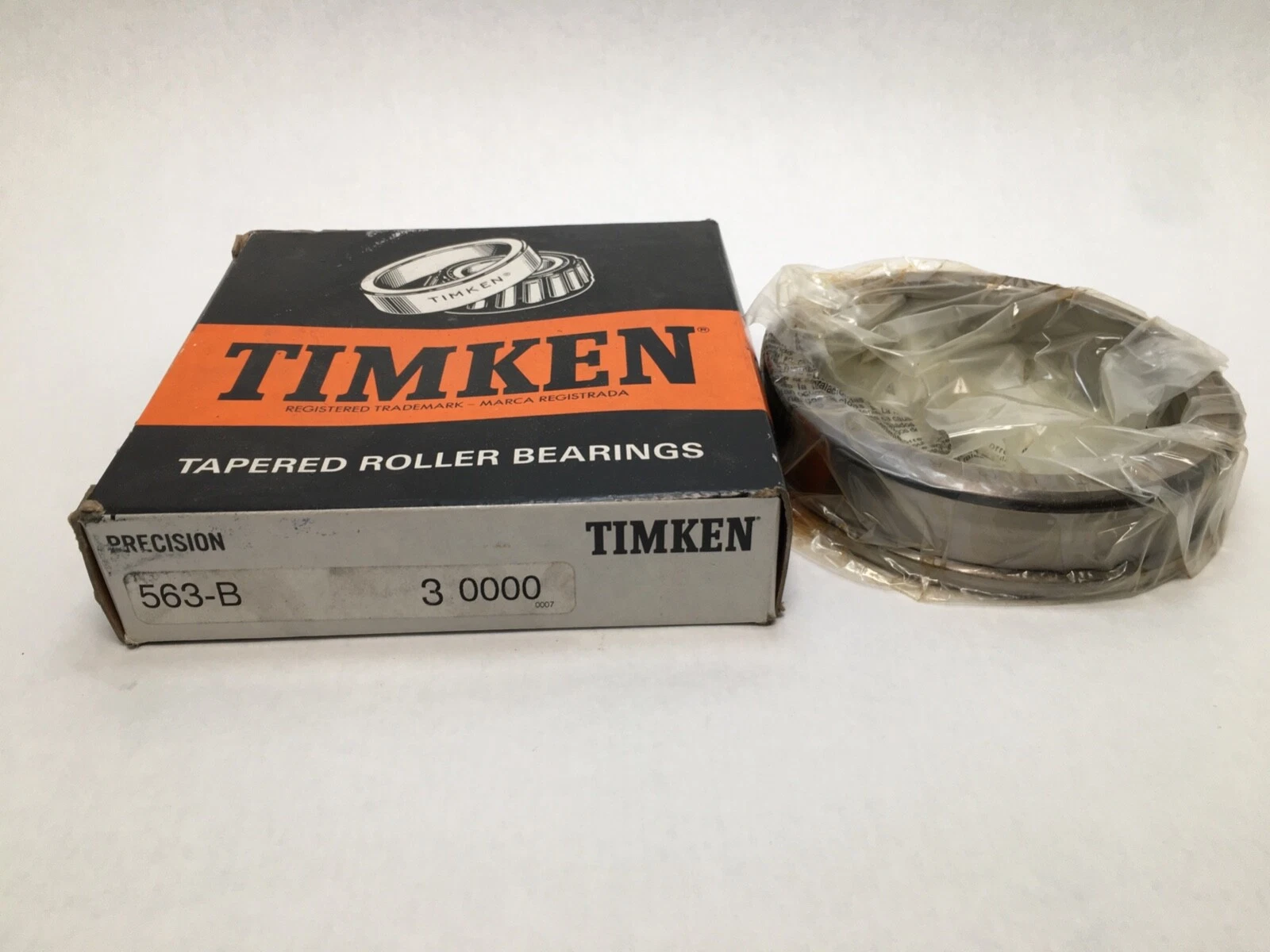

TIMKEN 563-B轴承代号说明
5
6
3
-
B
563：圆锥滚子轴承外圈基本代号：563
-B：带法兰外圈
563：
圆锥滚子轴承外圈基本代号：563
-B：
带法兰外圈
TIMKEN 563-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 565 |
| 外圈零件号 | 563-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5 in 127 mm |
| D₁ - 法兰外径 |
5.2460 in 133.248 mm |
| C - 外圈宽度 |
1.125 in 28.575 mm |
| C₁ - 法兰外圈宽度 |
0.2500 in 6.350 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
4.80 in 121.90 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.61 |
| e - ISO标准系数ˡ³ˡ | 0.36 |
| Y - ISO标准系数ˡ⁴ˡ | 1.65 |
| Cg - 几何因子ˡ⁵ˡ | 0.117 |
