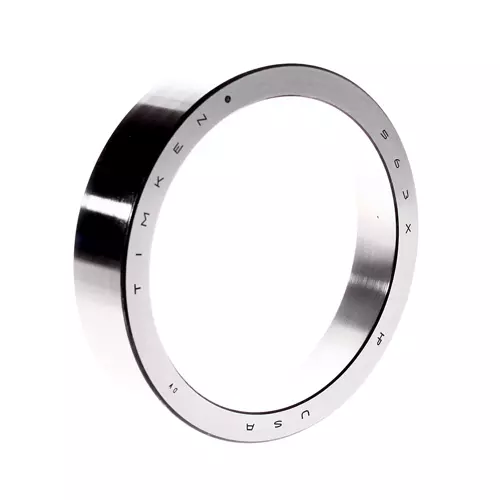

TIMKEN 563XPrec.3轴承代号说明
5
6
3
X
P
r
e
c
-
3
563：圆锥滚子轴承内圈基本代号：563
X：边界尺寸变更，符合 ISO标准
Prec-3：精度等级代号
563：
圆锥滚子轴承内圈基本代号：563
X：
边界尺寸变更，符合 ISO标准
Prec-3：
精度等级代号
TIMKEN 563XPrec.3轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 565 |
| 外圈零件号 | 563X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5 in 127 mm |
| C - 外圈宽度 |
1.125 in 28.575 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
4.75 in 119.90 mm |
| Db - 外圈背面背衬直径 |
4.49 in 114.05 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.36 |
| Y - ISO标准系数ˡ³ˡ | 1.65 |
| Cg - 几何因子ˡ⁴ˡ | 0.117 |
