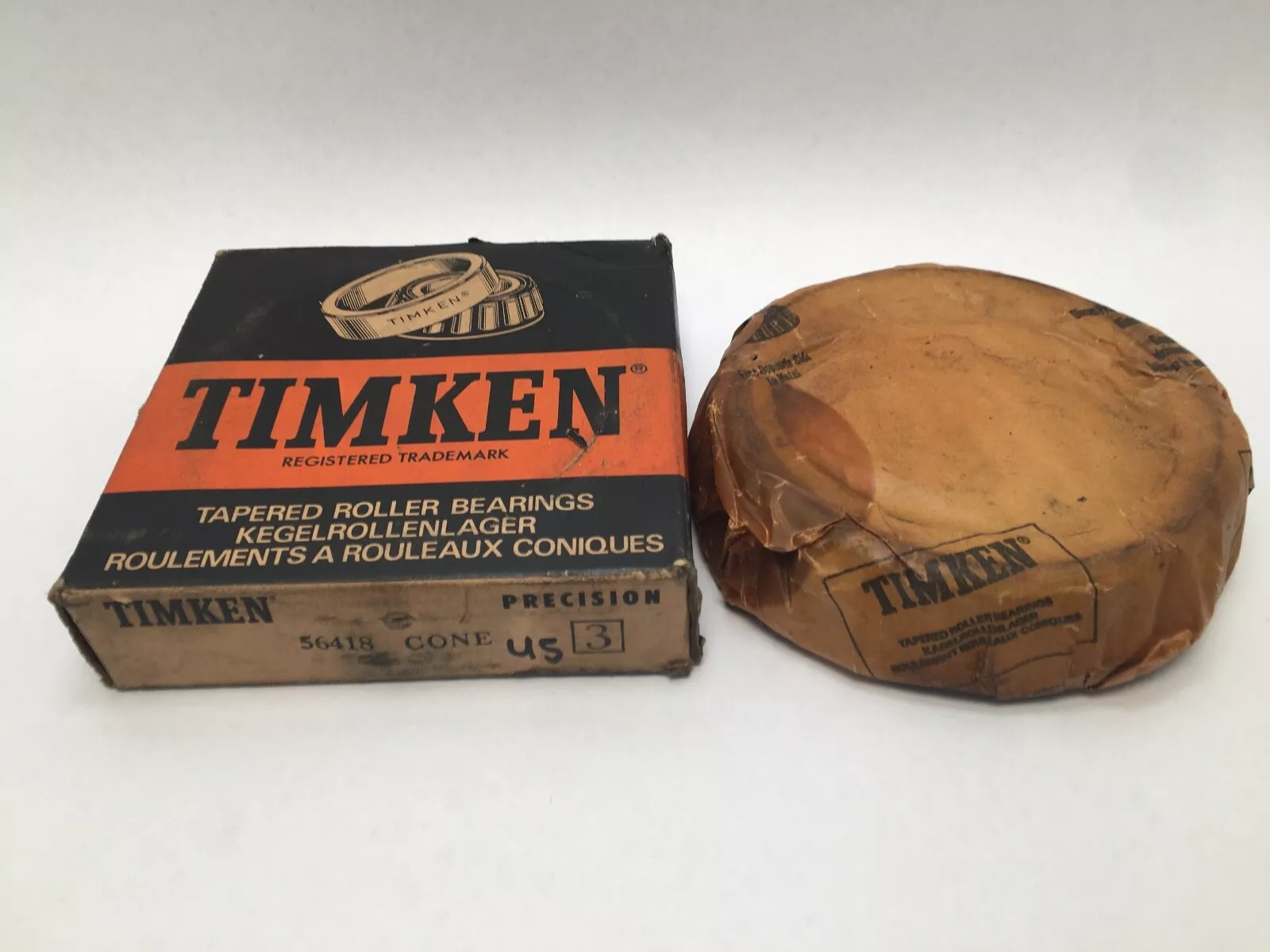

TIMKEN 56418-99402轴承代号说明
5
6
4
1
8
-
9
9
4
0
2
5：28º30' < 锥角 < 30º30'
64：内径范围：1-2 in
18：部件代号，18表示内圈，内圈基本代号：56418
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
02：材料代码，代号：02
5：
28º30' < 锥角 < 30º30'
64：
内径范围：1-2 in
18：
部件代号，18表示内圈，内圈基本代号：56418
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
02：
材料代码，代号：02
TIMKEN 56418-99402轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 56000 |
| 锥体零件号 | 56418 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
88600 lbf 394000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
23000 lbf 102000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
4 3/16 in 106.363 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
4.57 in 116 mm |
| db - 锥体背面背衬直径 |
4.8 in 122 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.08 in 2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
13200 lbf 58700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
50900 lbf 226000 N |
| C₀ - 静态径向载荷额定值 |
79700 lbf 355000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11200 lbf 50000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.18 |
| G₁ - 发热系数（滚子滚道） | 190.9 |
| G₂ - 发热系数（挡边-滚子端） | 47.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.158 |
