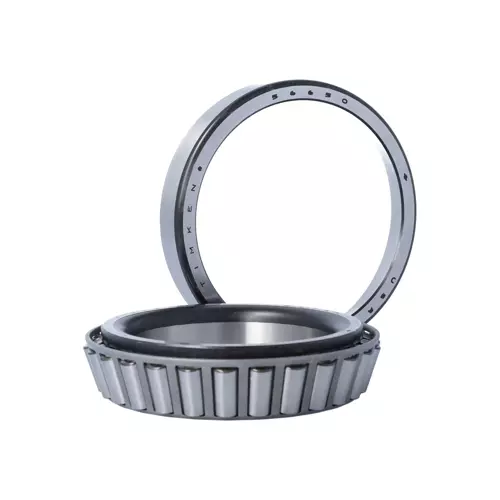

TIMKEN 56426/56650轴承代号说明
5
6
4
2
6
/
5
6
6
5
0
5：28º30' < 锥角 < 30º30'
64：内径范围：1-2 in
26：部件代号，26表示内圈，内圈基本代号：56426
/：分隔符
5：28º30' < 锥角 < 30º30'
66：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：56650
5：
28º30' < 锥角 < 30º30'
64：
内径范围：1-2 in
26：
部件代号，26表示内圈，内圈基本代号：56426
/：
分隔符
5：
28º30' < 锥角 < 30º30'
66：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：56650
TIMKEN 56426/56650轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 56000 |
| 锥体零件号 | 56426 |
| 外圈零件号 | 56650 |
| 设计单元 | 英制 |
| 轴承净重 |
5.7 lb 2.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/4 in 107.95 mm |
| D - 外圈外径 |
6.5 in 165.1 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| C - 外圈宽度 |
1.0625 in 26.988 mm |
| T - 轴承宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.31 in 7.9 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
4.61 in 117 mm |
| db - 锥体背面背衬直径 |
5.2 in 132 mm |
| Da - 外圈正面背衬直径 |
6.30 in 160.00 mm |
| Db - 外圈背面背衬直径 |
5.87 in 149.10 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ³ˡ |
0.08 in 2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
13200 lbf 58700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
50900 lbf 226000 N |
| C₀ - 静态径向载荷额定值 |
79700 lbf 355000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
11200 lbf 50000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.18 |
| e - ISO标准系数ˡ⁸ˡ | 0.5 |
| Y - ISO标准系数ˡ⁹ˡ | 1.21 |
| G₁ - 发热系数（滚子滚道） | 190.9 |
| G₂ - 发热系数（挡边-滚子端） | 47.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.158 |
