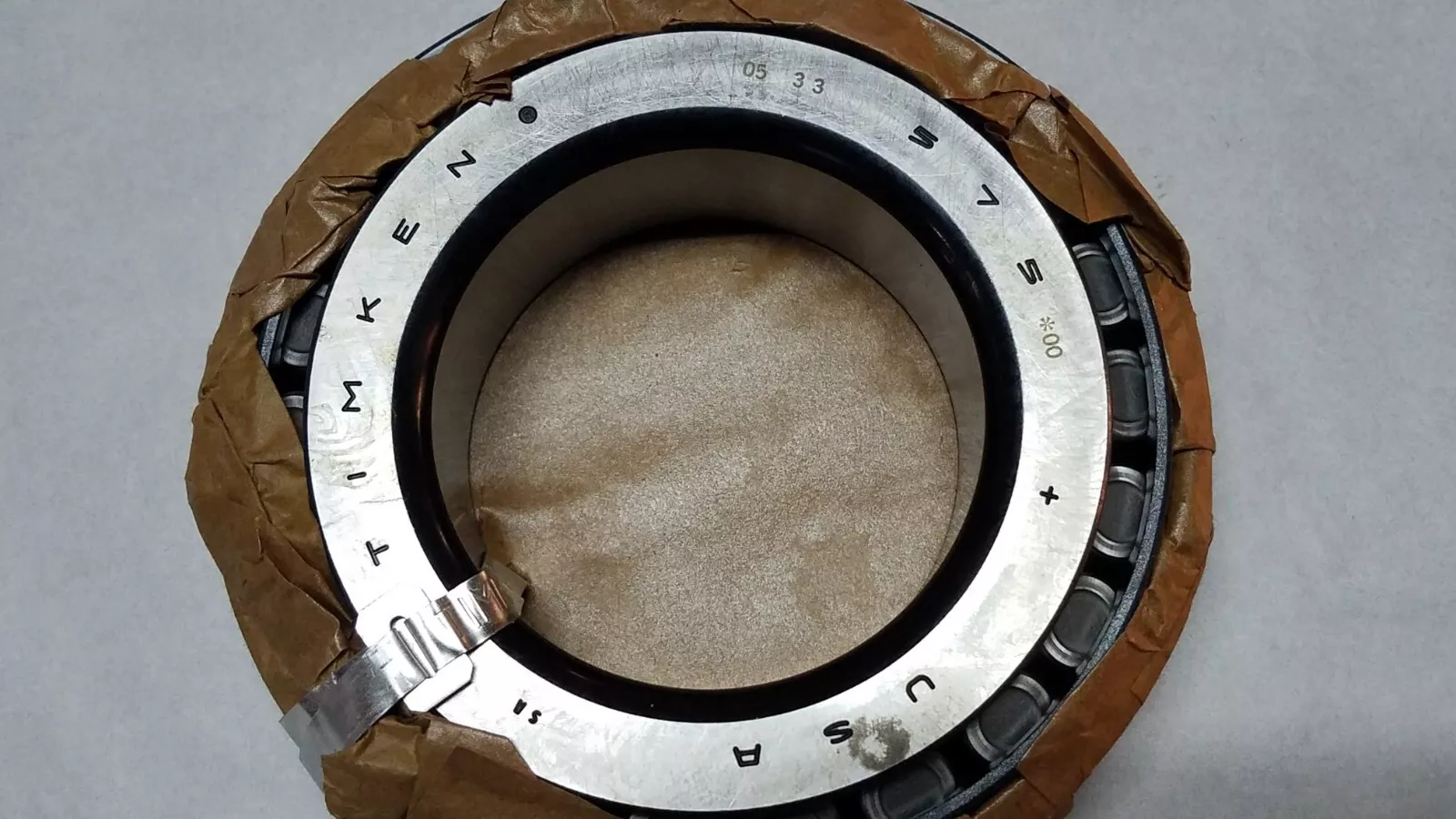

TIMKEN 575/572轴承代号说明
5
7
5
/
5
7
2
575：圆锥滚子轴承内圈基本代号：575
/：分隔符
572：圆锥滚子轴承外圈基本代号：572
575：
圆锥滚子轴承内圈基本代号：575
/：
分隔符
572：
圆锥滚子轴承外圈基本代号：572
TIMKEN 575/572轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 575 |
| 锥体零件号 | 575 |
| 外圈零件号 | 572 |
| 设计单元 | 英制 |
| 轴承净重 |
5.2 lb 2.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 in 76.2 mm |
| D - 外圈外径 |
5.5115 in 139.992 mm |
| B - 锥体宽度 |
1.4212 in 36.098 mm |
| C - 外圈宽度 |
1.1250 in 28.575 mm |
| T - 轴承宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.39 in 86 mm |
| db - 锥体背面背衬直径 |
3.62 in 92 mm |
| Da - 外圈正面背衬直径 |
5.25 in 133.35 mm |
| Db - 外圈背面背衬直径 |
4.92 in 124.97 mm |
| Ab - 保持架锥体正面间隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面间隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.21 in -5.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
12100 lbf 53600 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
46500 lbf 207000 N |
| C₀ - 静态径向额定值 |
65400 lbf 291000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
8330 lbf 37100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 125.7 |
| G₂ - 发热系数（挡边-滚子端） | 32 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.13 |
