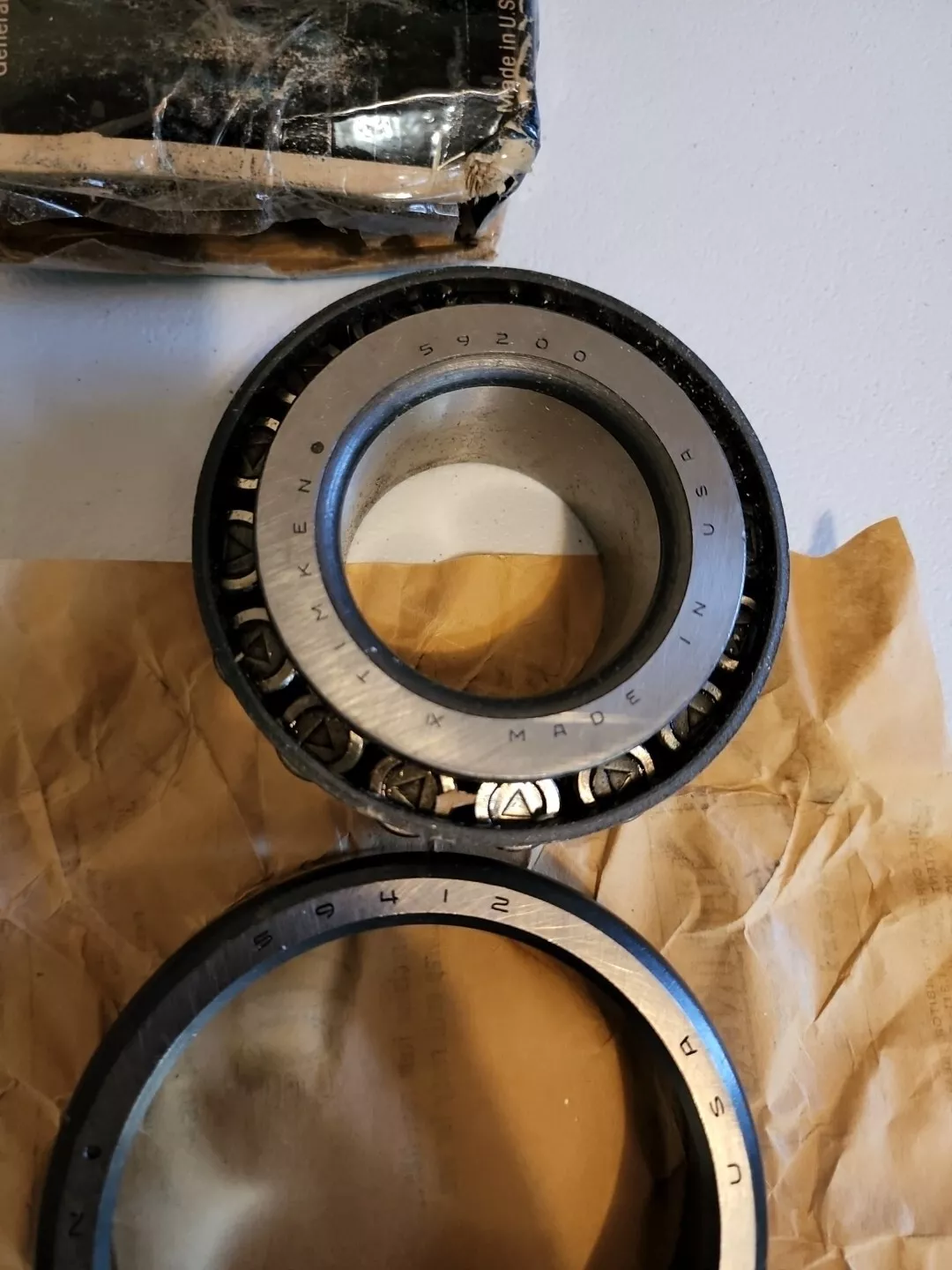

TIMKEN 59200/59412轴承代号说明
5
9
2
0
0
/
5
9
4
1
2
5：28º30' < 锥角 < 30º30'
92：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：59200
/：分隔符
5：28º30' < 锥角 < 30º30'
94：内径范围：1-2 in
12：部件代号，12表示内圈，内圈基本代号：59412
5：
28º30' < 锥角 < 30º30'
92：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：59200
/：
分隔符
5：
28º30' < 锥角 < 30º30'
94：
内径范围：1-2 in
12：
部件代号，12表示内圈，内圈基本代号：59412
TIMKEN 59200/59412轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 59000 |
| 锥体零件号 | 59200 |
| 外圈零件号 | 59412 |
| 设计单元 | 英制 |
| 轴承净重 |
3.1 lb 1.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 in 50.8 mm |
| D - 外圈外径 |
4.125 in 104.775 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| C - 外圈宽度 |
1.1250 in 28.575 mm |
| T - 轴承宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.4 in 61 mm |
| db - 锥体背面背衬直径 |
2.68 in 68 mm |
| Da - 外圈正面背衬直径 |
3.94 in 99.10 mm |
| Db - 外圈背面背衬直径 |
3.62 in 91.95 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.11 in 2.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.38 in -9.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
11800 lbf 52400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
45500 lbf 202000 N |
| C₀ - 静态径向载荷额定值 |
45400 lbf 202000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
8110 lbf 36100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0999 |
