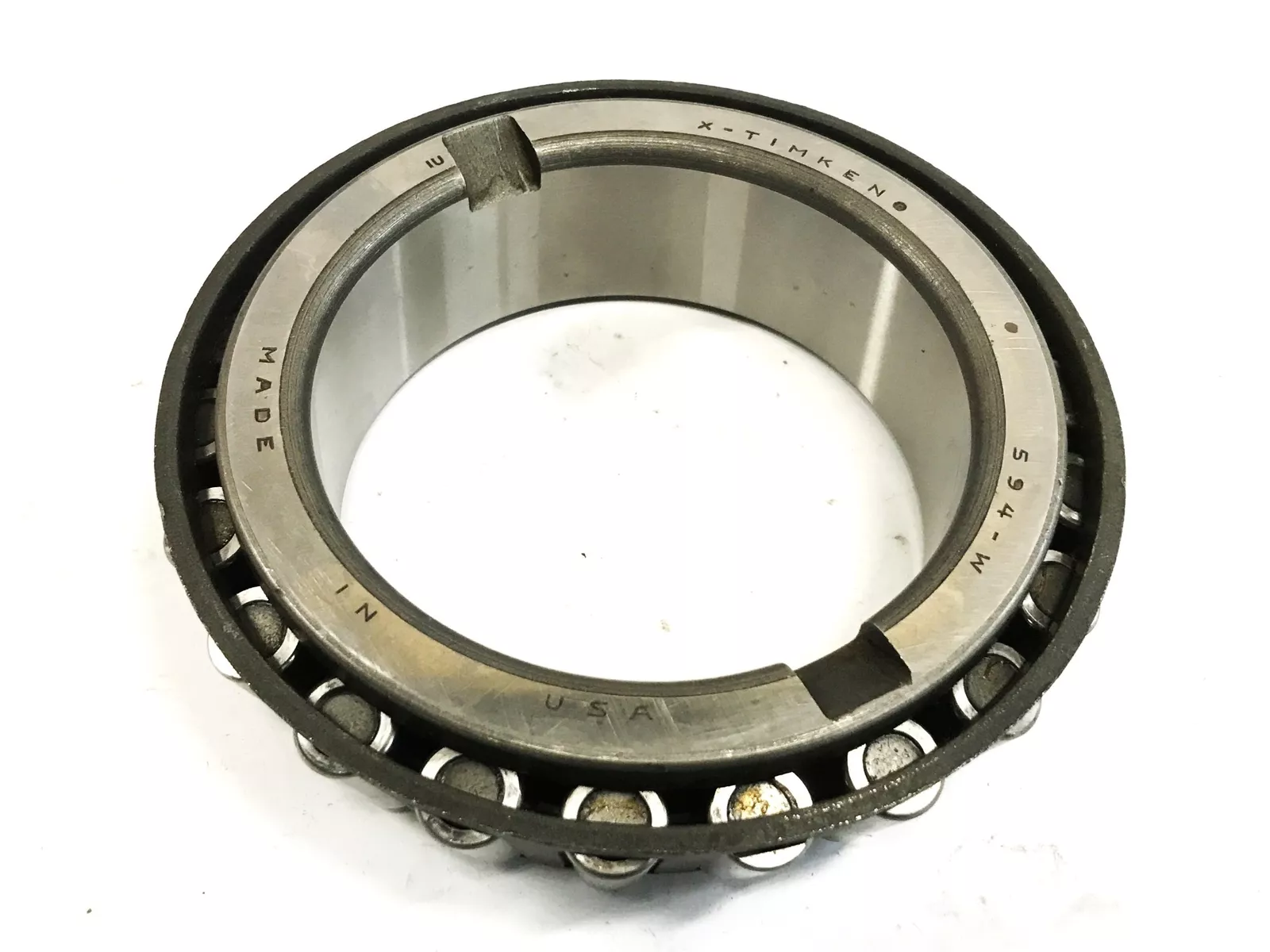

TIMKEN 594W轴承代号说明
5
9
4
W
594：圆锥滚子轴承内圈基本代号：594
W：带槽或键槽
594：
圆锥滚子轴承内圈基本代号：594
W：
带槽或键槽
TIMKEN 594W轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 595 |
| 锥体零件号 | 594W |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
84600 lbf 376000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
21900 lbf 97500 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 3/4 in 95.25 mm |
| B - 锥体宽度 |
1.4300 in 36.322 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
4.09 in 104 mm |
| db - 锥体背面背衬直径 |
4.33 in 110 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.15 in 3.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.1 in -2.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
12600 lbf 56000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
48600 lbf 216000 N |
| C₀ - 静态径向载荷额定值 |
71600 lbf 319000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
9530 lbf 42400 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.32 |
| G₁ - 发热系数（滚子滚道） | 151.4 |
| G₂ - 发热系数（挡边-滚子端） | 38.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.142 |
