TIMKEN 64450/64700轴承代号说明
6
4
4
5
0
/
6
4
7
0
0
6：30º30' < 锥角 < 32º30'
44：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：64450
/：分隔符
6：30º30' < 锥角 < 32º30'
47：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：64700
6：
30º30' < 锥角 < 32º30'
44：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：64450
/：
分隔符
6：
30º30' < 锥角 < 32º30'
47：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：64700

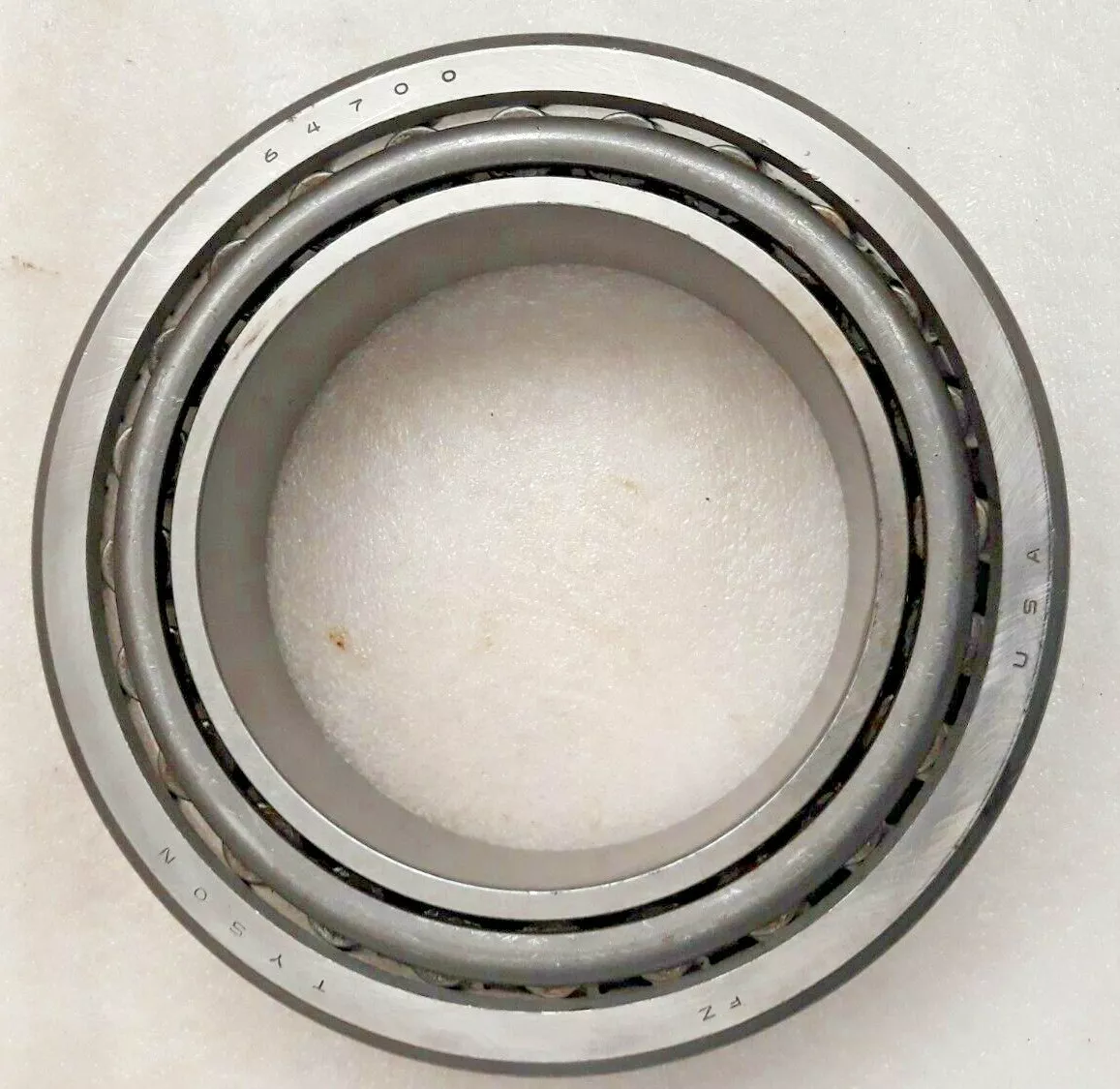

TIMKEN 64450/64700轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 64000 |
| 锥体零件号 | 64450 |
| 外圈零件号 | 64700 |
| 设计单元 | 英制 |
| 轴承净重 |
7.6 lb 3.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/2 in 114.3 mm |
| D - 外圈外径 |
7 in 177.8 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| C - 外圈宽度 |
1.1875 in 30.163 mm |
| T - 轴承宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
4.92 in 125 mm |
| db - 锥体背面背衬直径 |
5.16 in 131 mm |
| Da - 外圈正面背衬直径 |
6.81 in 172 mm |
| Db - 外圈背面背衬直径 |
6.3 in 160.02 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.2 in 5.1 mm |
| a - 有效中心位置ˡ³ˡ |
0.05 in 1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
16000 lbf 71200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
61800 lbf 275000 N |
| C₀ - 静态径向载荷额定值 |
94200 lbf 419000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
14100 lbf 62900 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.13 |
| e - ISO标准系数ˡ⁸ˡ | 0.52 |
| Y - ISO标准系数ˡ⁹ˡ | 1.16 |
| G₁ - 发热系数（滚子滚道） | 219 |
| G₂ - 发热系数（挡边-滚子端） | 45.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.115 |
