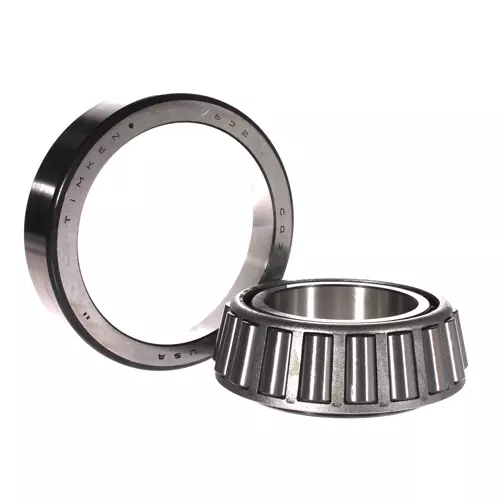

TIMKEN 645/632轴承代号说明
6
4
5
/
6
3
2
645：圆锥滚子轴承内圈基本代号：645
/：分隔符
632：圆锥滚子轴承外圈基本代号：632
645：
圆锥滚子轴承内圈基本代号：645
/：
分隔符
632：
圆锥滚子轴承外圈基本代号：632
TIMKEN 645/632轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 635 |
| 锥体零件号 | 645 |
| 外圈零件号 | 632 |
| 设计单元 | 英制 |
| 轴承净重 |
5.6 lb 2.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 13/16 in 71.438 mm |
| D - 外圈外径 |
5.3750 in 136.525 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| C - 外圈宽度 |
1.2500 in 31.750 mm |
| T - 轴承宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.25 in 6.4 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.19 in 81 mm |
| db - 锥体背面背衬直径 |
3.66 in 93 mm |
| Da - 外圈正面背衬直径 |
4.96 in 125.00 mm |
| Db - 外圈背面背衬直径 |
4.65 in 118.11 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.15 in 3.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.44 in -11.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
16100 lbf 71600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
62100 lbf 276000 N |
| C₀ - 静态径向载荷额定值 |
67000 lbf 298000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
9980 lbf 44400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.61 |
| e - ISO标准系数ˡ⁸ˡ | 0.36 |
| Y - ISO标准系数ˡ⁹ˡ | 1.66 |
| G₁ - 发热系数（滚子滚道） | 106.4 |
| G₂ - 发热系数（挡边-滚子端） | 21 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0814 |
