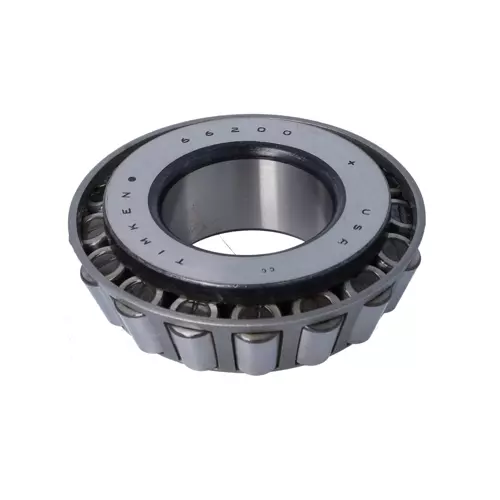

TIMKEN 66200-20024轴承代号说明
6
6
2
0
0
-
2
0
0
2
4
6：30º30' < 锥角 < 32º30'
62：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：66200
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
6：
30º30' < 锥角 < 32º30'
62：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：66200
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
TIMKEN 66200-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 66000 |
| 锥体零件号 | 66200 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
69100 lbf 307000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
17900 lbf 79700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 in 50.8 mm |
| B - 锥体宽度 |
1.2500 in 31.750 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.56 in 65 mm |
| db - 锥体背面背衬直径 |
2.8 in 71 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.01 in -0.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
10300 lbf 45800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
39700 lbf 177000 N |
| C₀ - 静态径向载荷额定值 |
37300 lbf 166000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11000 lbf 49100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.93 |
| G₁ - 发热系数（滚子滚道） | 50.2 |
| G₂ - 发热系数（挡边-滚子端） | 16.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0751 |
