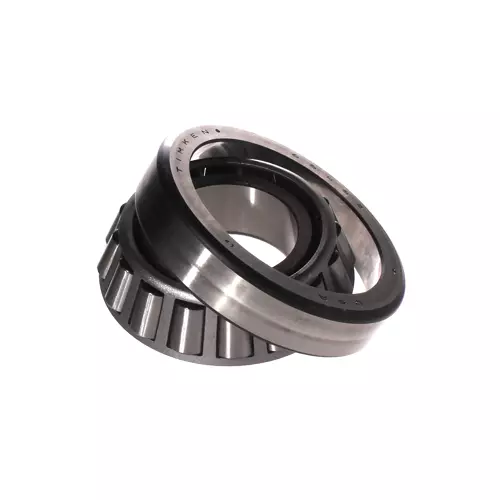

TIMKEN 66225/66462轴承代号说明
6
6
2
2
5
/
6
6
4
6
2
6：30º30' < 锥角 < 32º30'
62：内径范围：1-2 in
25：部件代号，25表示内圈，内圈基本代号：66225
/：分隔符
6：30º30' < 锥角 < 32º30'
64：内径范围：1-2 in
62：部件代号，62表示内圈，内圈基本代号：66462
6：
30º30' < 锥角 < 32º30'
62：
内径范围：1-2 in
25：
部件代号，25表示内圈，内圈基本代号：66225
/：
分隔符
6：
30º30' < 锥角 < 32º30'
64：
内径范围：1-2 in
62：
部件代号，62表示内圈，内圈基本代号：66462
TIMKEN 66225/66462轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 66000 |
| 锥体零件号 | 66225 |
| 外圈零件号 | 66462 |
| 设计单元 | 英制 |
| 轴承净重 |
3.3 lb 1.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/4 in 57.150 mm |
| D - 外圈外径 |
4.625 in 117.475 mm |
| B - 锥体宽度 |
1.2500 in 31.750 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.3125 in 33.338 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.71 in 68.9 mm |
| db - 锥体背面背衬直径 |
2.99 in 76 mm |
| Da - 外圈正面背衬直径 |
4.41 in 112.00 mm |
| Db - 外圈背面背衬直径 |
3.94 in 100.08 mm |
| Ab - 保持架锥体正面间隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面间隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.01 in -0.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
10300 lbf 45800 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
39700 lbf 177000 N |
| C₀ - 静态径向额定值 |
37300 lbf 166000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
11000 lbf 49100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.93 |
| e - ISO标准系数ˡ⁸ˡ | 0.63 |
| Y - ISO标准系数ˡ⁹ˡ | 0.96 |
| G₁ - 发热系数（滚子滚道） | 50.2 |
| G₂ - 发热系数（挡边-滚子端） | 16.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0751 |
