TIMKEN 665/653轴承代号说明
6
6
5
/
6
5
3
665：圆锥滚子轴承内圈基本代号：665
/：分隔符
653：圆锥滚子轴承外圈基本代号：653
665：
圆锥滚子轴承内圈基本代号：665
/：
分隔符
653：
圆锥滚子轴承外圈基本代号：653

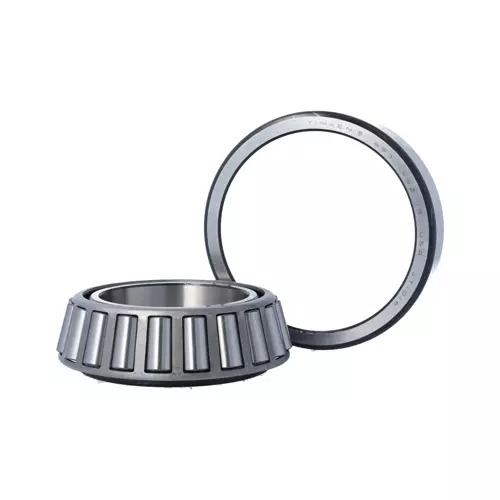

TIMKEN 665/653轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 655 |
| 锥体零件号 | 665 |
| 外圈零件号 | 653 |
| 设计单元 | 英制 |
| 轴承净重 |
5.7 lb 2.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 3/8 in 85.725 mm |
| D - 外圈外径 |
5.750 in 146.05 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| C - 外圈宽度 |
1.2500 in 31.750 mm |
| T - 轴承宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.74 in 95 mm |
| db - 锥体背面背衬直径 |
4.02 in 102 mm |
| Da - 外圈正面背衬直径 |
5.51 in 139.95 mm |
| Db - 外圈背面背衬直径 |
5.16 in 131.06 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.31 in -7.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
14400 lbf 64000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
55500 lbf 247000 N |
| C₀ - 静态径向载荷额定值 |
75300 lbf 335000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
10100 lbf 44800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.43 |
| e - ISO标准系数ˡ⁸ˡ | 0.41 |
| Y - ISO标准系数ˡ⁹ˡ | 1.47 |
| G₁ - 发热系数（滚子滚道） | 136.6 |
| G₂ - 发热系数（挡边-滚子端） | 27.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0919 |
