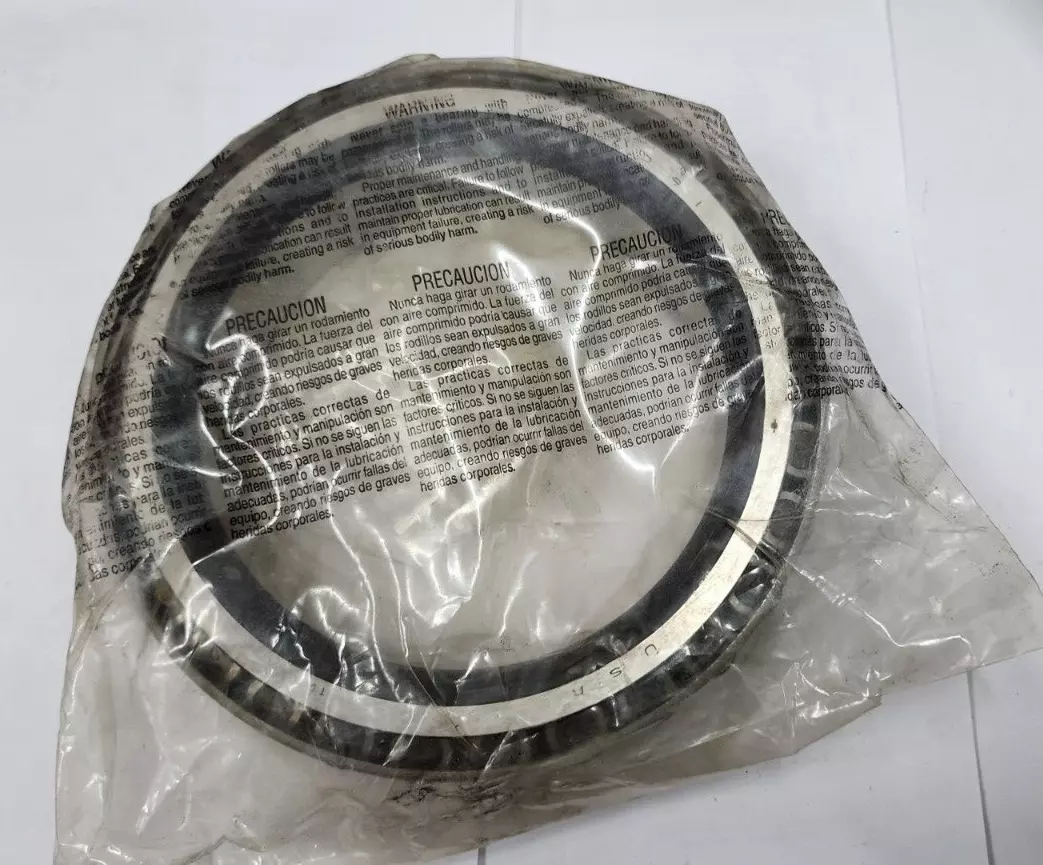

TIMKEN 67391-ASSY90066轴承代号说明
6
7
3
9
1
-
A
S
S
Y
9
0
0
6
6
6：30º30' < 锥角 < 32º30'
73：内径范围：1-2 in
91：部件代号，91表示内圈，内圈基本代号：67391
-ASSY9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
66：材料代码，代号：66
6：
30º30' < 锥角 < 32º30'
73：
内径范围：1-2 in
91：
部件代号，91表示内圈，内圈基本代号：67391
-ASSY9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
66：
材料代码，代号：66
TIMKEN 67391-ASSY90066轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 67300 |
| 锥体零件号 | 67391 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
144000 lbf 640000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
37300 lbf 166000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
5 1/4 in 133.35 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.31 in 7.9 mm |
| da - 锥体正面背衬直径 |
5.63 in 143 mm |
| db - 锥体背面背衬直径 |
6.18 in 157 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.25 in -6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
21400 lbf 95300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
82600 lbf 368000 N |
| C₀ - 静态径向载荷额定值 |
141000 lbf 625000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
12600 lbf 56100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.7 |
| G₁ - 发热系数（滚子滚道） | 383.7 |
| G₂ - 发热系数（挡边-滚子端） | 70.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.122 |
