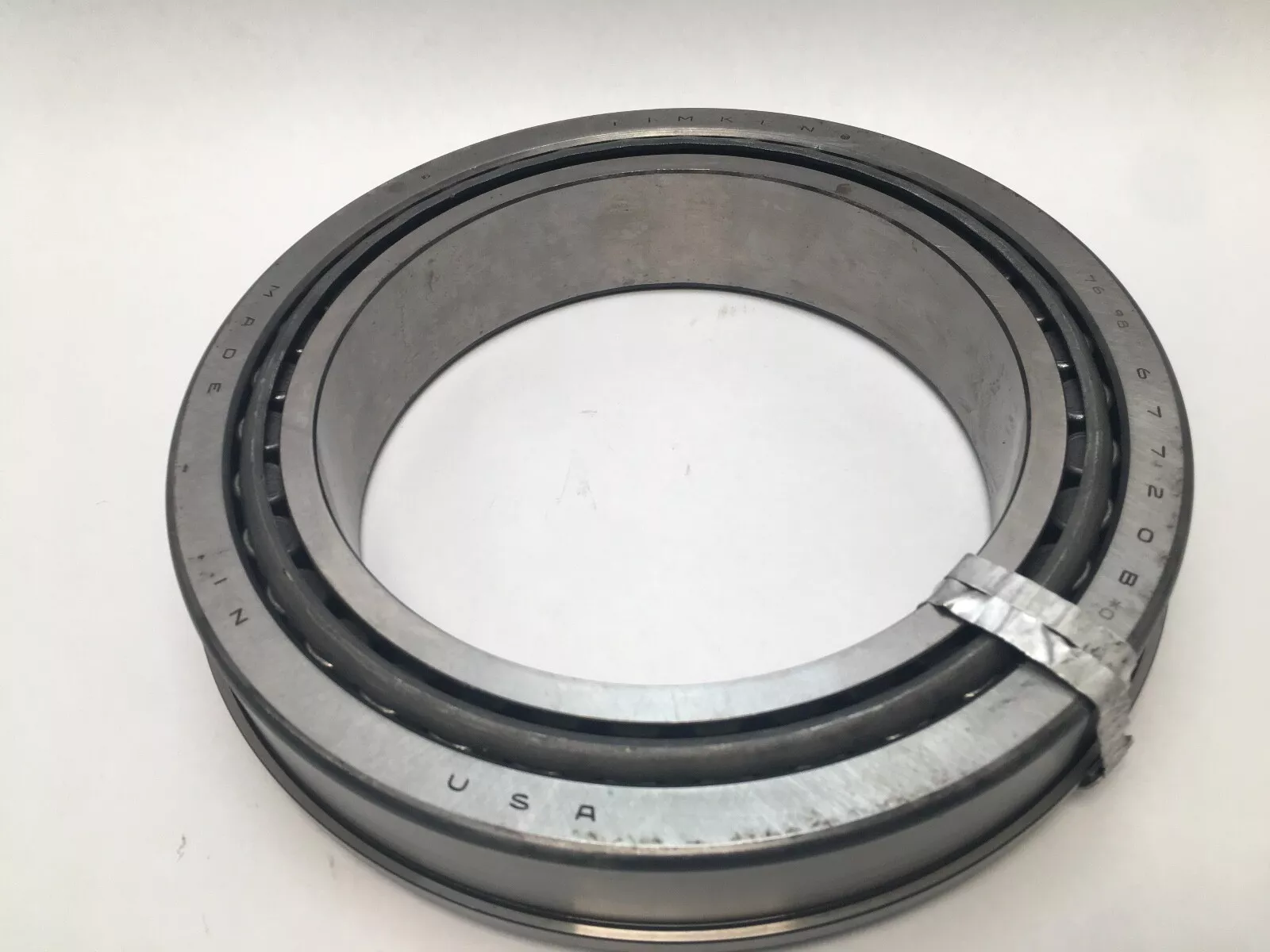

TIMKEN 67720-B轴承代号说明
6
7
7
2
0
-
B
6：30º30' < 锥角 < 32º30'
77：内径范围：1-2 in
20：部件代号，20表示外圈，外圈基本代号：67720
-B：带法兰外圈
6：
30º30' < 锥角 < 32º30'
77：
内径范围：1-2 in
20：
部件代号，20表示外圈，外圈基本代号：67720
-B：
带法兰外圈
TIMKEN 67720-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 67700 |
| 外圈零件号 | 67720-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
9.75 in 247.65 mm |
| D₁ - 法兰外径 |
10.0272 in 254.691 mm |
| C - 外圈宽度 |
1.5 in 38.1 mm |
| C₁ - 法兰外圈宽度 |
0.2813 in 7.145 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
9.52 in 241.80 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.33 |
| e - ISO标准系数ˡ³ˡ | 0.44 |
| Y - ISO标准系数ˡ⁴ˡ | 1.36 |
| Cg - 几何因子ˡ⁵ˡ | 0.121 |
