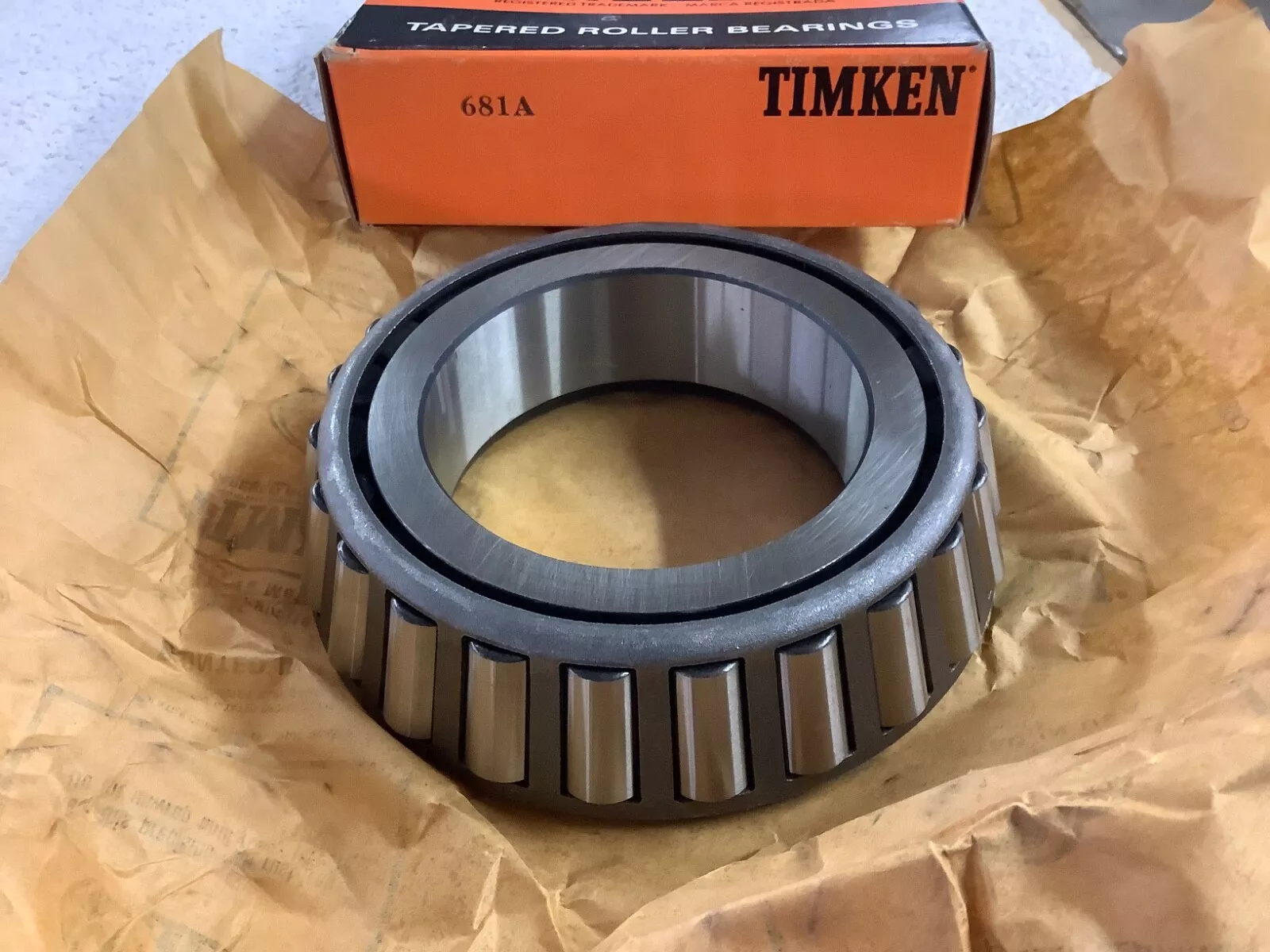

TIMKEN 681A轴承代号说明
6
8
1
A
681：圆锥滚子轴承内圈基本代号：681
A：内部设计优化
681：
圆锥滚子轴承内圈基本代号：681
A：
内部设计优化
TIMKEN 681A轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 675 |
| 锥体零件号 | 681A |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
104000 lbf 461000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
26900 lbf 119000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3.6250 in 92.075 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.25 in 6.4 mm |
| da - 锥体正面背衬直径 |
4.09 in 104 mm |
| db - 锥体背面背衬直径 |
4.57 in 116 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
15400 lbf 68600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
59500 lbf 265000 N |
| C₀ - 静态径向载荷额定值 |
86700 lbf 386000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
12400 lbf 55300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.24 |
| G₁ - 发热系数（滚子滚道） | 182.5 |
| G₂ - 发热系数（挡边-滚子端） | 37.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.106 |
