TIMKEN 71450/71750轴承代号说明
7
1
4
5
0
/
7
1
7
5
0
7：32º30' < 锥角 < 36º
14：内径范围：0-1 in
50：部件代号，50表示内圈，内圈基本代号：71450
/：分隔符
7：32º30' < 锥角 < 36º
17：内径范围：0-1 in
50：部件代号，50表示内圈，内圈基本代号：71750
7：
32º30' < 锥角 < 36º
14：
内径范围：0-1 in
50：
部件代号，50表示内圈，内圈基本代号：71450
/：
分隔符
7：
32º30' < 锥角 < 36º
17：
内径范围：0-1 in
50：
部件代号，50表示内圈，内圈基本代号：71750

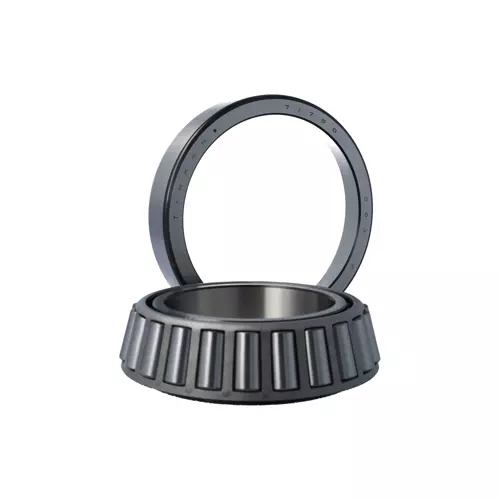

TIMKEN 71450/71750轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 71000 |
| 锥体零件号 | 71450 |
| 外圈零件号 | 71750 |
| 设计单元 | 英制 |
| 轴承净重 |
11.4 lb 5.20 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/2 in 114.3 mm |
| D - 外圈外径 |
7.5 in 190.5 mm |
| B - 锥体宽度 |
1.9375 in 49.213 mm |
| C - 外圈宽度 |
1.3750 in 34.925 mm |
| T - 轴承宽度 |
1.8750 in 47.625 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
4.92 in 125 mm |
| db - 锥体背面背衬直径 |
5.2 in 132 mm |
| Da - 外圈正面背衬直径 |
7.17 in 182.12 mm |
| Db - 外圈背面背衬直径 |
6.73 in 170.94 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.18 in 4.6 mm |
| a - 有效中心位置ˡ³ˡ |
-0.26 in -6.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
21200 lbf 94300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
81700 lbf 364000 N |
| C₀ - 静态径向载荷额定值 |
122000 lbf 543000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
15100 lbf 67100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 269.2 |
| G₂ - 发热系数（挡边-滚子端） | 49.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.116 |
