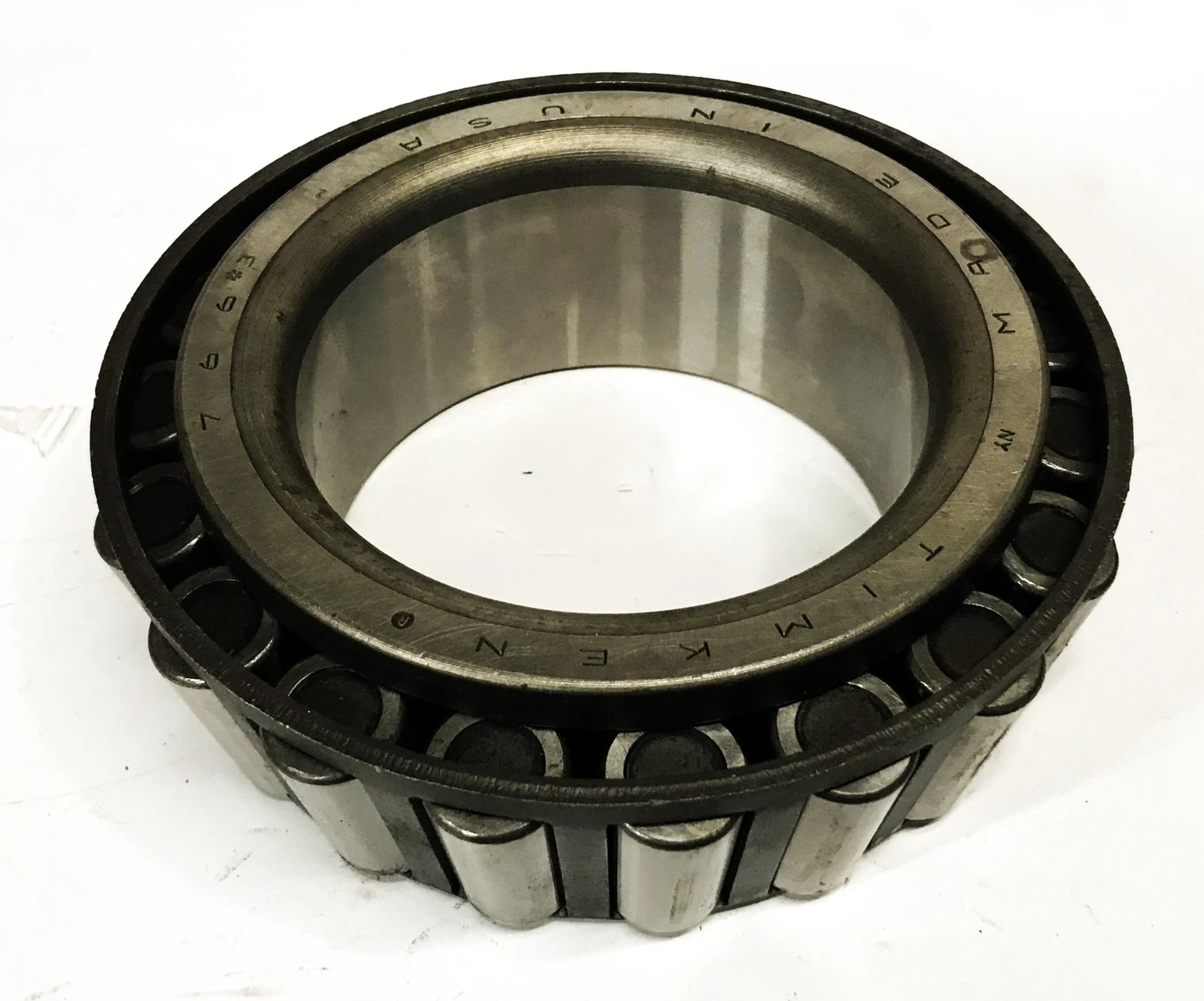

TIMKEN 766-902A1轴承代号说明
7
6
6
-
9
0
2
A
1
766：圆锥滚子轴承内圈基本代号：766
-9：装配号
02：0：铁姆肯公司代码，2：:ABMA英制公差精度2级，即ISO 6级
A1：材料代码，代号：A1
766：
圆锥滚子轴承内圈基本代号：766
-9：
装配号
02：
0：铁姆肯公司代码，2：:ABMA英制公差精度2级，即ISO 6级
A1：
材料代码，代号：A1
TIMKEN 766-902A1轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 755 |
| 锥体零件号 | 766 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
128000 lbf 570000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
33200 lbf 148000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 1/2 in 88.9 mm |
| B - 锥体宽度 |
1.9000 in 48.260 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.280 in 7.100 mm |
| da - 锥体正面背衬直径 |
3.9 in 99 mm |
| db - 锥体背面背衬直径 |
4.45 in 113 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.11 in 2.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.47 in -11.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
19100 lbf 84800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
73600 lbf 327000 N |
| C₀ - 静态径向载荷额定值 |
99200 lbf 441000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11100 lbf 49500 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.71 |
| G₁ - 发热系数（滚子滚道） | 177.2 |
| G₂ - 发热系数（挡边-滚子端） | 29.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0945 |
