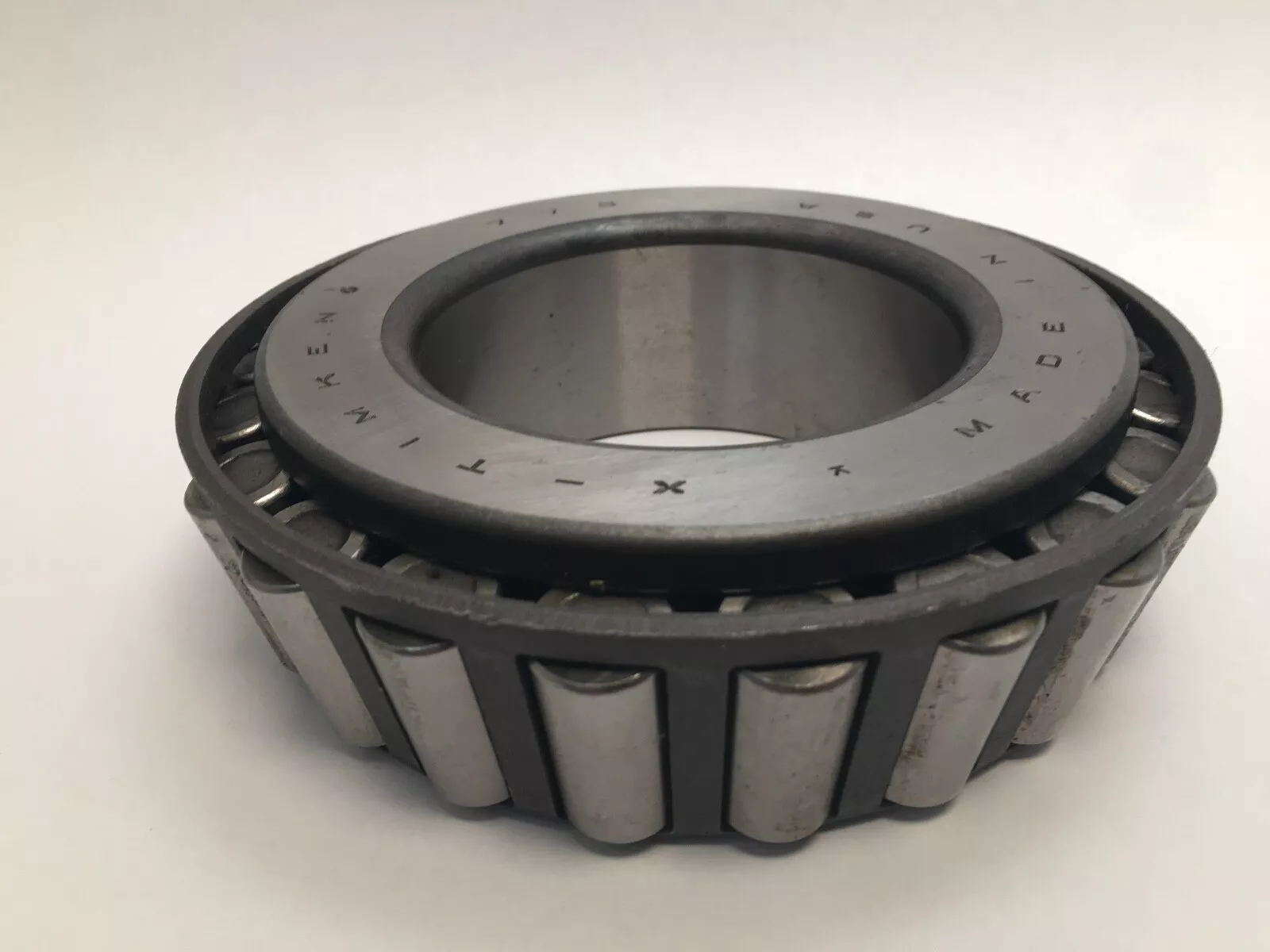

TIMKEN 775轴承代号说明
7
7
5
775：圆锥滚子轴承内圈基本代号：775
775：
圆锥滚子轴承内圈基本代号：775
TIMKEN 775轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 775 |
| 锥体零件号 | 775 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
135000 lbf 603000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
35100 lbf 156000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 1/2 in 88.9 mm |
| B - 锥体宽度 |
1.8900 in 48.006 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.19 in 4.8 mm |
| da - 锥体正面背衬直径 |
4.06 in 103 mm |
| db - 锥体背面背衬直径 |
4.41 in 112 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
20200 lbf 89700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
77800 lbf 346000 N |
| C₀ - 静态径向载荷额定值 |
111000 lbf 495000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
13300 lbf 59200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.51 |
| G₁ - 发热系数（滚子滚道） | 227.3 |
| G₂ - 发热系数（挡边-滚子端） | 41.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.107 |
