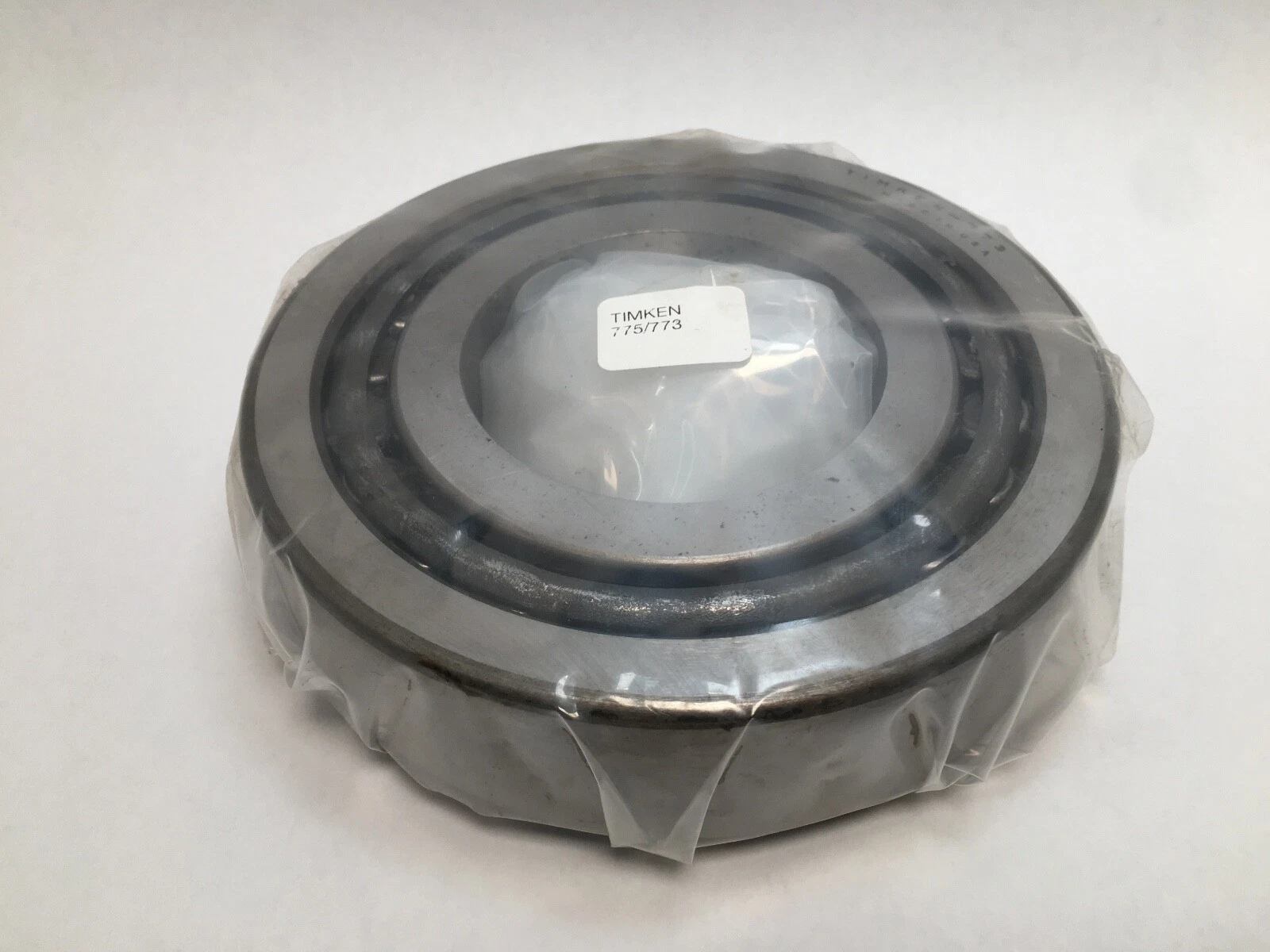

TIMKEN 775/773轴承代号说明
7
7
5
/
7
7
3
775：圆锥滚子轴承内圈基本代号：775
/：分隔符
773：圆锥滚子轴承外圈基本代号：773
775：
圆锥滚子轴承内圈基本代号：775
/：
分隔符
773：
圆锥滚子轴承外圈基本代号：773
TIMKEN 775/773轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 775 |
| 锥体零件号 | 775 |
| 外圈零件号 | 773 |
| 设计单元 | 英制 |
| 轴承净重 |
12.6 lb 5.7 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 1/2 in 88.9 mm |
| D - 外圈外径 |
7.0866 in 180 mm |
| B - 锥体宽度 |
1.8900 in 48.006 mm |
| C - 外圈宽度 |
1.5748 in 40 mm |
| T - 轴承宽度 |
1.8898 in 48.001 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.19 in 4.8 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.12 in 3.05 mm |
| da - 锥体正面背衬直径 |
4.06 in 103 mm |
| db - 锥体背面背衬直径 |
4.41 in 112 mm |
| Da - 外圈正面背衬直径 |
6.65 in 167.90 mm |
| Db - 外圈背面背衬直径 |
6.3 in 160.02 mm |
| Ab - 保持架锥体正面间隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面间隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
20200 lbf 89700 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
77800 lbf 346000 N |
| C₀ - 静态径向额定值 |
111000 lbf 495000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
13300 lbf 59200 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.51 |
| e - ISO标准系数ˡ⁸ˡ | 0.39 |
| Y - ISO标准系数ˡ⁹ˡ | 1.56 |
| G₁ - 发热系数（滚子滚道） | 227.3 |
| G₂ - 发热系数（挡边-滚子端） | 41.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.107 |
