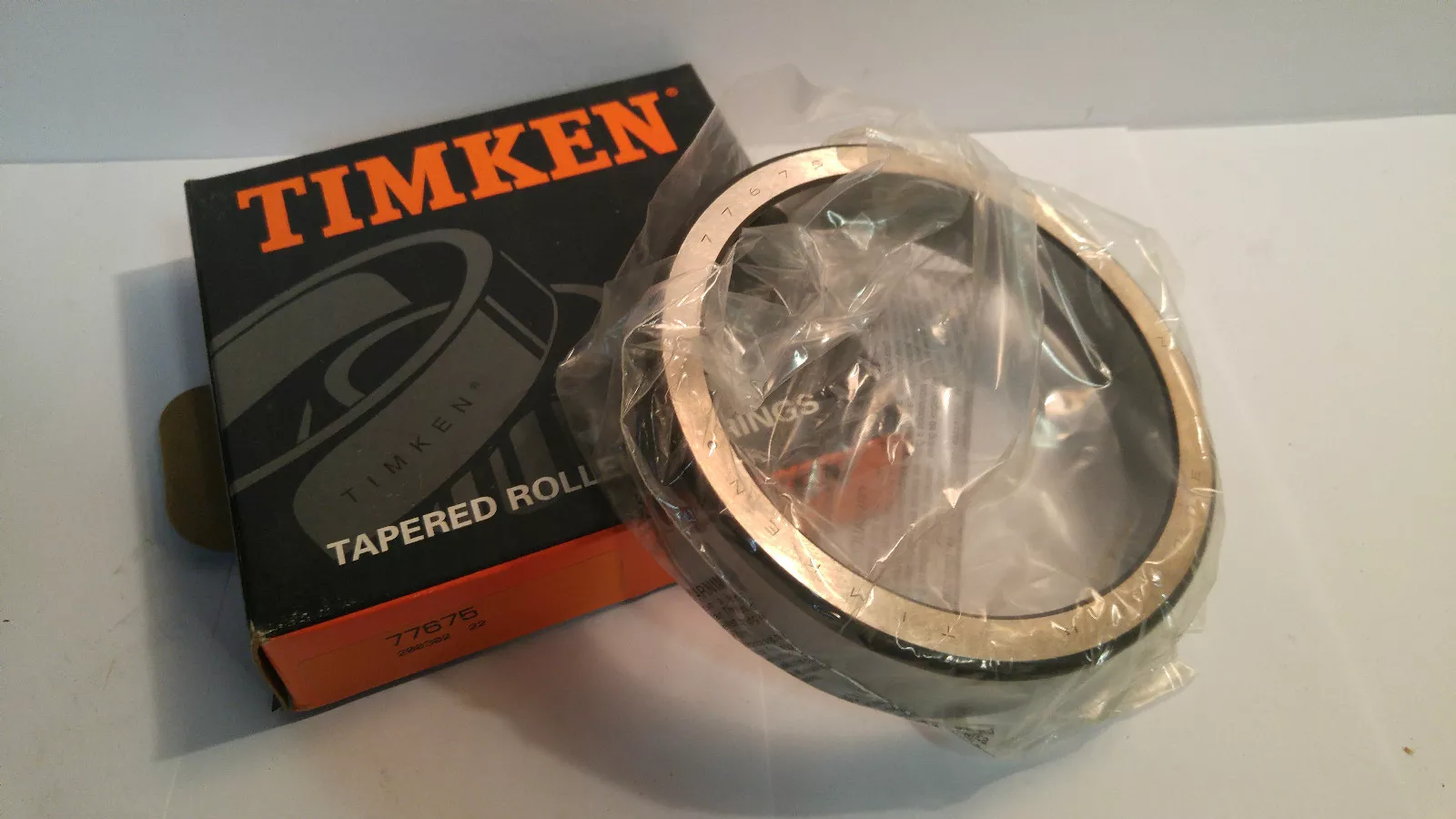

TIMKEN 77675-20024轴承代号说明
7
7
6
7
5
-
2
0
0
2
4
7：32º30' < 锥角 < 36º
76：内径范围：1-2 in
75：部件代号，75表示外圈，外圈基本代号：77675
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
7：
32º30' < 锥角 < 36º
76：
内径范围：1-2 in
75：
部件代号，75表示外圈，外圈基本代号：77675
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
TIMKEN 77675-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 77000 |
| 外圈零件号 | 77675 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
6.75 in 171.450 mm |
| C - 外圈宽度 |
1.5 in 38.1 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
6.36 in 161.54 mm |
| Db - 外圈背面背衬直径 |
6.02 in 152.91 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.37 |
| Y - ISO标准系数ˡ³ˡ | 1.63 |
| Cg - 几何因子ˡ⁴ˡ | 0.102 |
