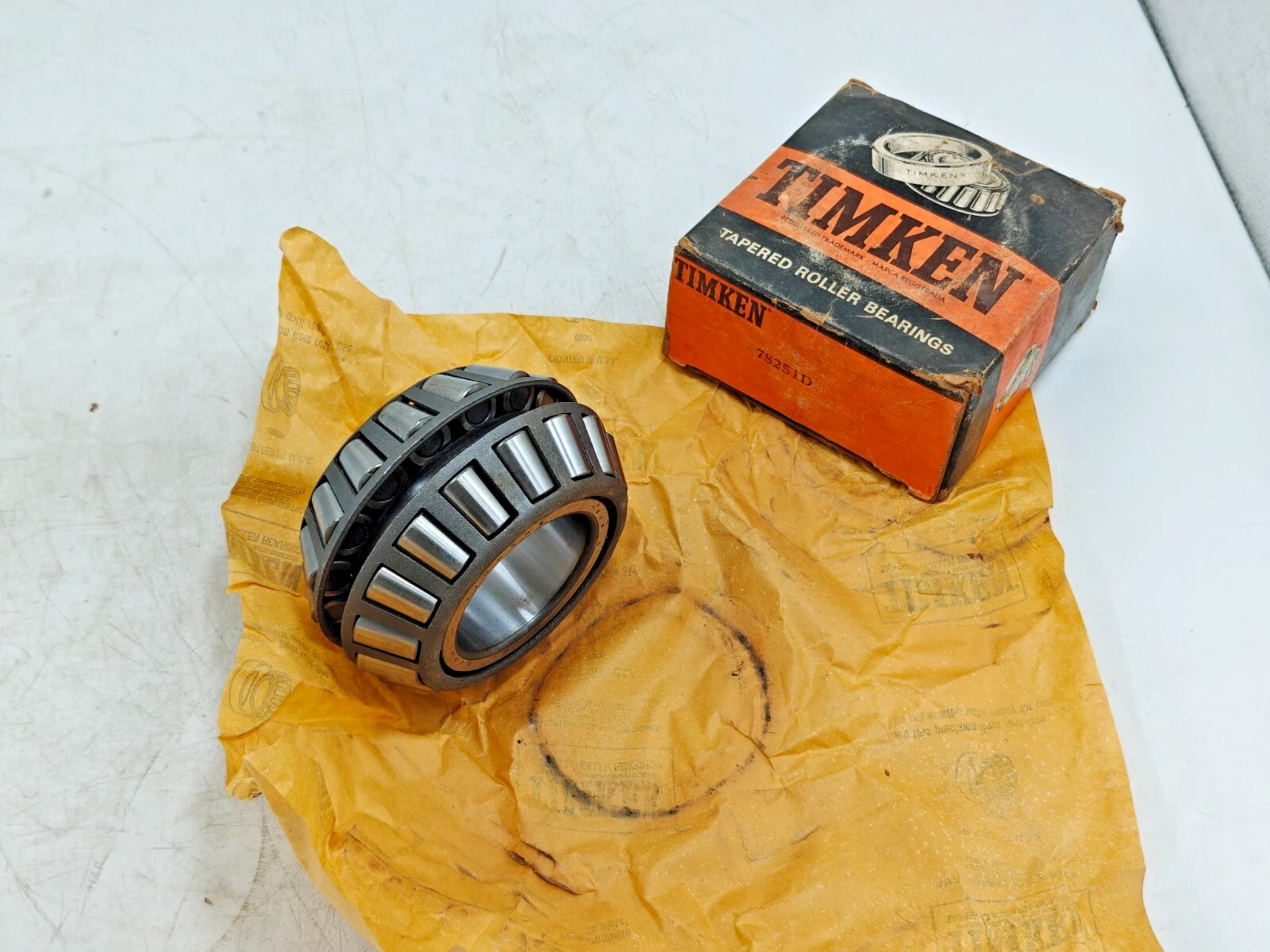

TIMKEN 78251D-90031轴承代号说明
7
8
2
5
1
D
-
9
0
0
3
1
7：32º30' < 锥角 < 36º
82：内径范围：1-2 in
51：部件代号，51表示内圈，内圈基本代号：78251
D：TDI 系列组件，双列内圈
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
31：材料代码，代号：31
7：
32º30' < 锥角 < 36º
82：
内径范围：1-2 in
51：
部件代号，51表示内圈，内圈基本代号：78251
D：
TDI 系列组件，双列内圈
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
31：
材料代码，代号：31
TIMKEN 78251D-90031轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 78000 |
| 锥体零件号 | 78251D |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（100万转）ˡ¹ˡ |
38400 lbf 171000 N |
| C₀ - 静态径向载荷额定值 |
43400 lbf 193000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/2 in 63.500 mm |
| B - 双联锥体宽度 |
2.5980 in 65.989 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ²ˡ |
0.09 in 2.3 mm |
| da - 锥体正面背衬直径 |
3.11 in 79 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ³ˡ |
9970 lbf 44300 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁴ˡ |
66900 lbf 298000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁵ˡ |
17400 lbf 77200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
14800 lbf 65700 N |
| 系数 | |
| K - 系数ˡ⁷ˡ | 0.67 |
| G₁ - 发热系数（滚子滚道） | 62.6 |
| G₂ - 发热系数（挡边-滚子端） | 19.1 |
| Cg - 几何因子ˡ⁸ˡ | 0.0884 |
