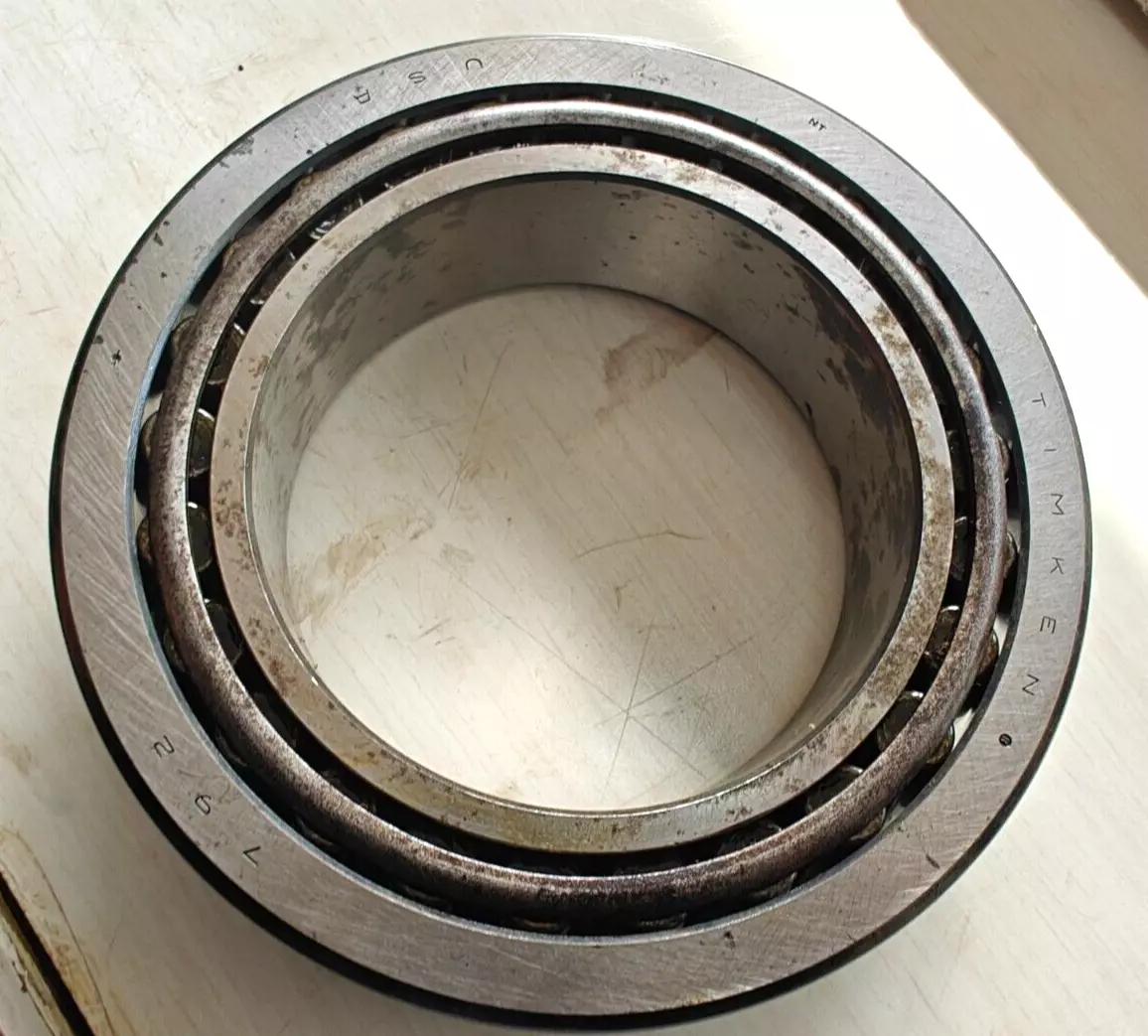

TIMKEN 797/792轴承代号说明
7
9
7
/
7
9
2
797：圆锥滚子轴承内圈基本代号：797
/：分隔符
792：圆锥滚子轴承外圈基本代号：792
797：
圆锥滚子轴承内圈基本代号：797
/：
分隔符
792：
圆锥滚子轴承外圈基本代号：792
TIMKEN 797/792轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 795 |
| 锥体零件号 | 797 |
| 外圈零件号 | 792 |
| 设计单元 | 英制 |
| 轴承净重 |
12.5 lb 5.7 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
5.1181 in 130 mm |
| D - 外圈外径 |
8.125 in 206.375 mm |
| B - 锥体宽度 |
1.875 in 47.625 mm |
| C - 外圈宽度 |
1.3750 in 34.925 mm |
| T - 轴承宽度 |
1.8750 in 47.625 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
5.67 in 144 mm |
| db - 锥体背面背衬直径 |
5.94 in 151 mm |
| Da - 外圈正面背衬直径 |
7.76 in 197.10 mm |
| Db - 外圈背面背衬直径 |
7.32 in 185.93 mm |
| Ab - 保持架锥体正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架锥体背面游隙 |
0.18 in 4.6 mm |
| a - 有效中心位置ˡ³ˡ |
-0.07 in -1.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
22000 lbf 98000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
85000 lbf 378000 N |
| C₀ - 静态径向载荷额定值 |
133000 lbf 593000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
17300 lbf 77000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.27 |
| e - ISO标准系数ˡ⁸ˡ | 0.46 |
| Y - ISO标准系数ˡ⁹ˡ | 1.31 |
| G₁ - 发热系数（滚子滚道） | 326.4 |
| G₂ - 发热系数（挡边-滚子端） | 62 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.127 |
