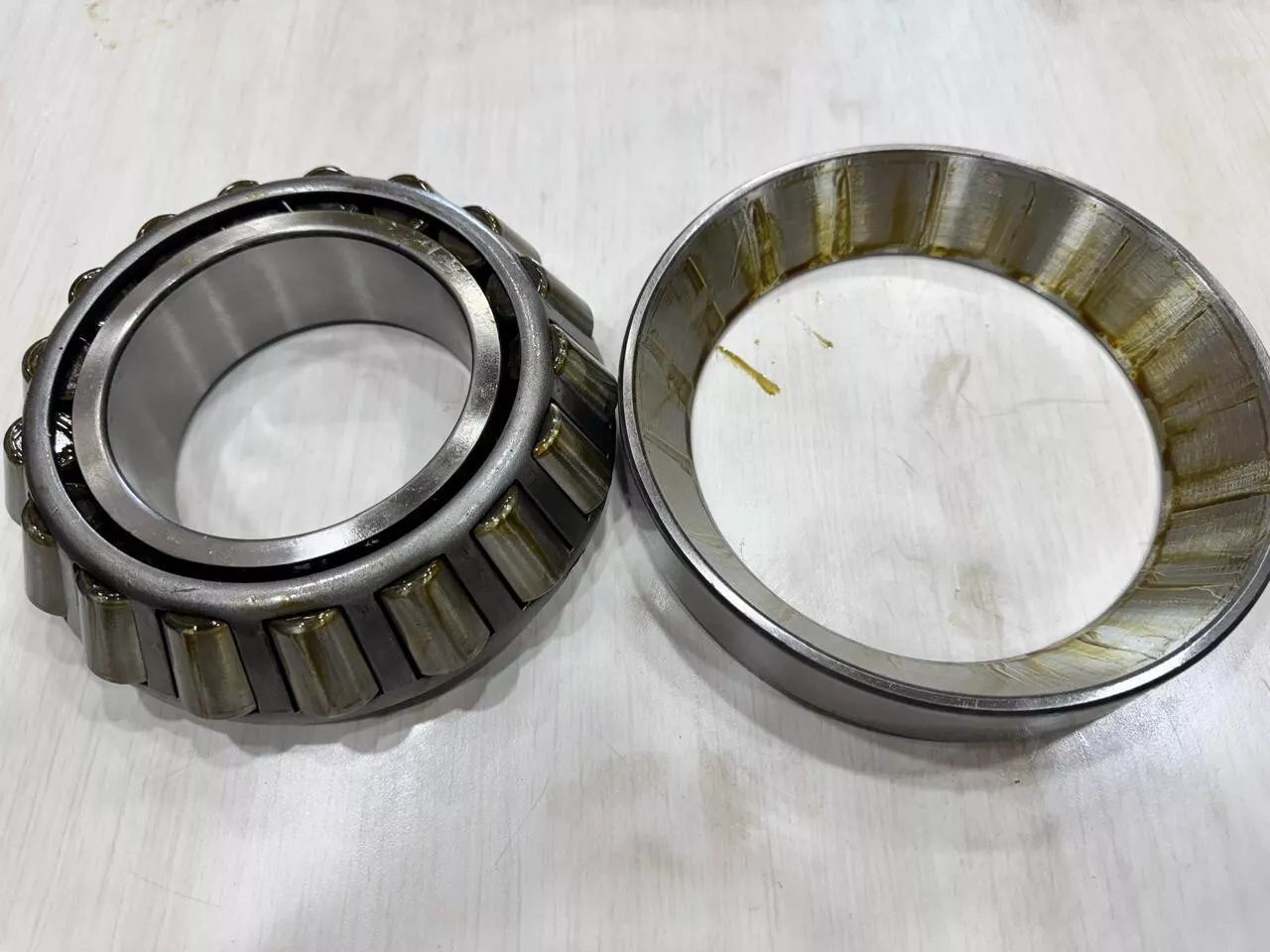

TIMKEN 90381/90744轴承代号说明
9
0
3
8
1
/
9
0
7
4
4
9：锥角 ≥ 45º，但不是推力轴承
03：内径范围：0-1 in
81：部件代号，81表示内圈，内圈基本代号：90381
/：分隔符
9：锥角 ≥ 45º，但不是推力轴承
07：内径范围：0-1 in
44：部件代号，44表示内圈，内圈基本代号：90744
9：
锥角 ≥ 45º，但不是推力轴承
03：
内径范围：0-1 in
81：
部件代号，81表示内圈，内圈基本代号：90381
/：
分隔符
9：
锥角 ≥ 45º，但不是推力轴承
07：
内径范围：0-1 in
44：
部件代号，44表示内圈，内圈基本代号：90744
TIMKEN 90381/90744轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 90000 |
| 锥体零件号 | 90381 |
| 外圈零件号 | 90744 |
| 设计单元 | 英制 |
| 轴承净重 |
12.3 lb 5.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 13/16 in 96.838 mm |
| D - 外圈外径 |
7.4375 in 188.913 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| C - 外圈宽度 |
1.2500 in 31.750 mm |
| T - 轴承宽度 |
2.0000 in 50.800 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
4.44 in 113 mm |
| db - 锥体背面背衬直径 |
4.92 in 125 mm |
| Da - 外圈正面背衬直径 |
7.09 in 180.09 mm |
| Db - 外圈背面背衬直径 |
6.34 in 161.04 mm |
| Ab - 保持架锥体正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架锥体背面游隙 |
0.39 in 9.9 mm |
| a - 有效中心位置ˡ³ˡ |
0.5 in 12.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
22300 lbf 99300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
86100 lbf 383000 N |
| C₀ - 静态径向载荷额定值 |
88100 lbf 392000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
33100 lbf 147000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.67 |
| e - ISO标准系数ˡ⁸ˡ | 0.87 |
| Y - ISO标准系数ˡ⁹ˡ | 0.69 |
| G₁ - 发热系数（滚子滚道） | 150 |
| G₂ - 发热系数（挡边-滚子端） | 22.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.118 |
