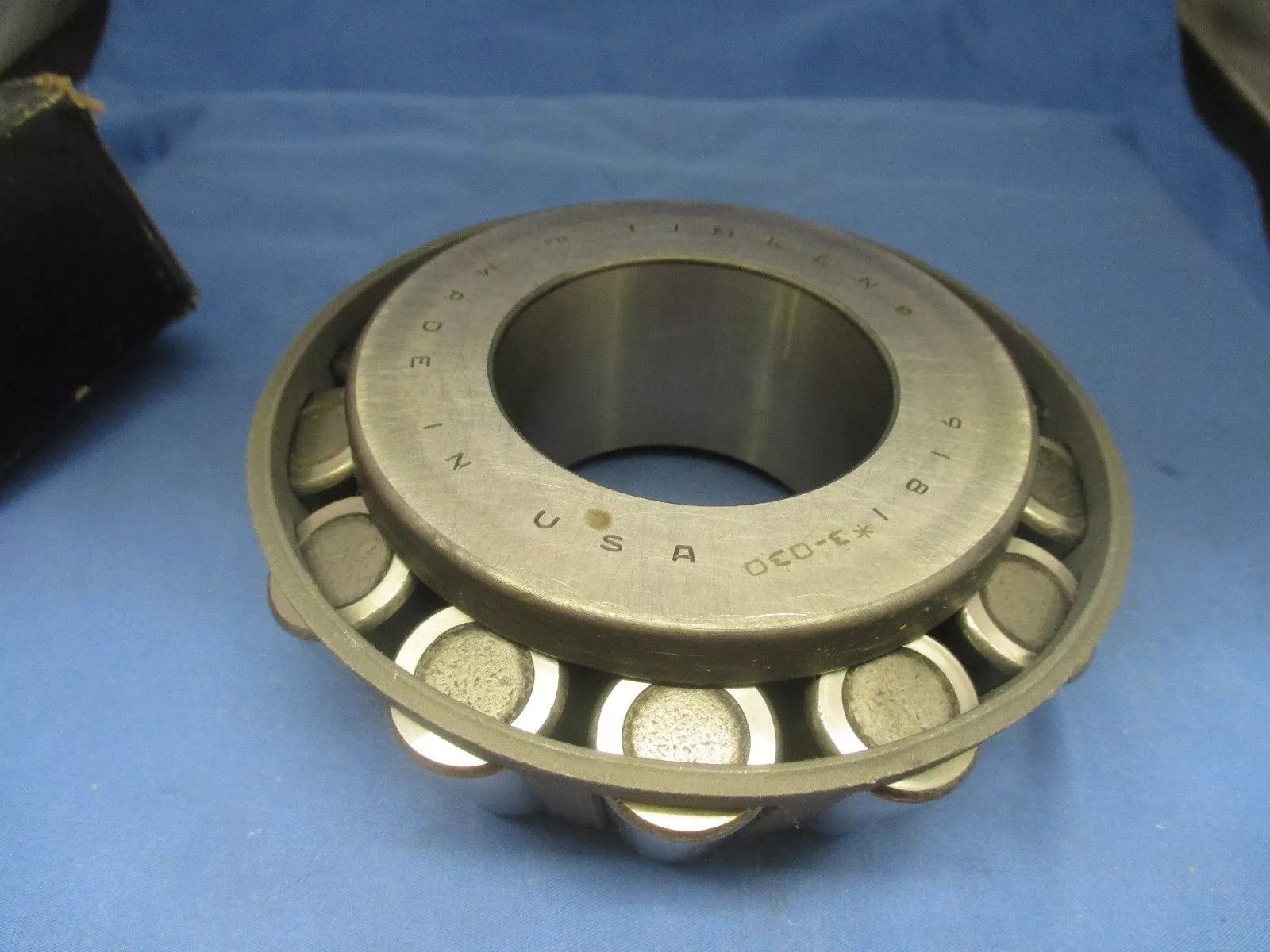

TIMKEN 9181轴承代号说明
9
1
8
1
9181：圆锥滚子轴承内圈基本代号：9181
9181：
圆锥滚子轴承内圈基本代号：9181
TIMKEN 9181轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | 9181 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
112000 lbf 497000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
29000 lbf 129000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 7/16 in 61.913 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.760 mm |
| da - 锥体正面背衬直径 |
3.2 in 81.3 mm |
| db - 锥体背面背衬直径 |
3.35 in 85 mm |
| Ab - 保持架锥体正面游隙 |
0.2 in 5.1 mm |
| Aa - 保持架锥体背面游隙 |
0.28 in 7.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.15 in -3.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
16600 lbf 74000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
64200 lbf 285000 N |
| C₀ - 静态径向载荷额定值 |
68700 lbf 306000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
18700 lbf 83100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.89 |
| G₁ - 发热系数（滚子滚道） | 87.6 |
| G₂ - 发热系数（挡边-滚子端） | 13.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.0912 |
