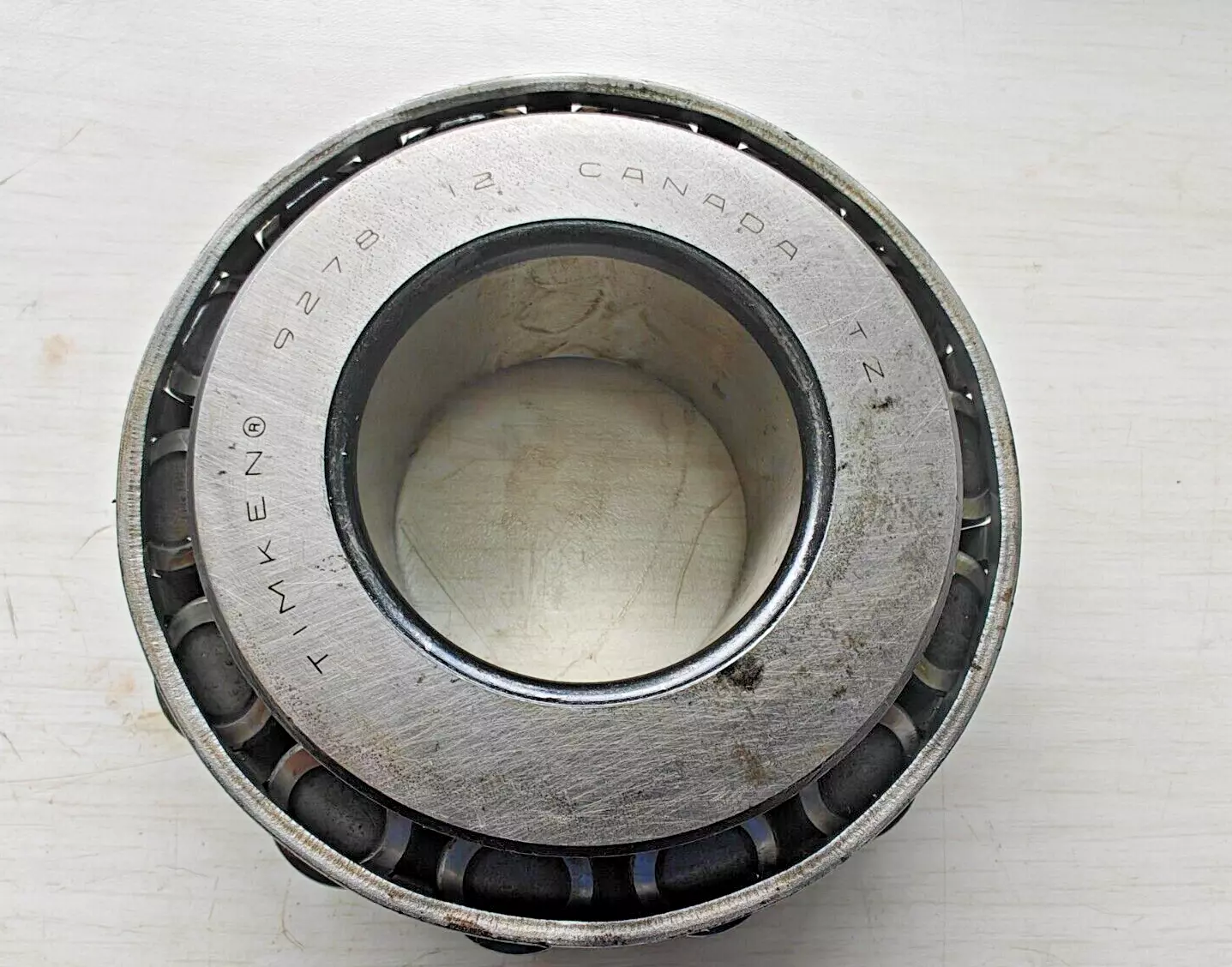

TIMKEN 9278-70000轴承代号说明
9
2
7
8
-
7
0
0
0
0
9278：圆锥滚子轴承内圈基本代号：9278
-7：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
9278：
圆锥滚子轴承内圈基本代号：9278
-7：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
TIMKEN 9278-70000轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 9200 |
| 锥体零件号 | 9278 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
138000 lbf 614000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
35800 lbf 159000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 11/16 in 68.263 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.5 in 89 mm |
| db - 锥体背面背衬直径 |
4.17 in 106 mm |
| Ab - 保持架锥体正面游隙 |
0.18 in 4.6 mm |
| Aa - 保持架锥体背面游隙 |
0.33 in 8.4 mm |
| a - 有效中心位置ˡ⁴ˡ |
0 in 0 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
20600 lbf 91400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
79300 lbf 353000 N |
| C₀ - 静态径向载荷额定值 |
74200 lbf 330000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
24900 lbf 111000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.82 |
| G₁ - 发热系数（滚子滚道） | 102.5 |
| G₂ - 发热系数（挡边-滚子端） | 16.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.0984 |
