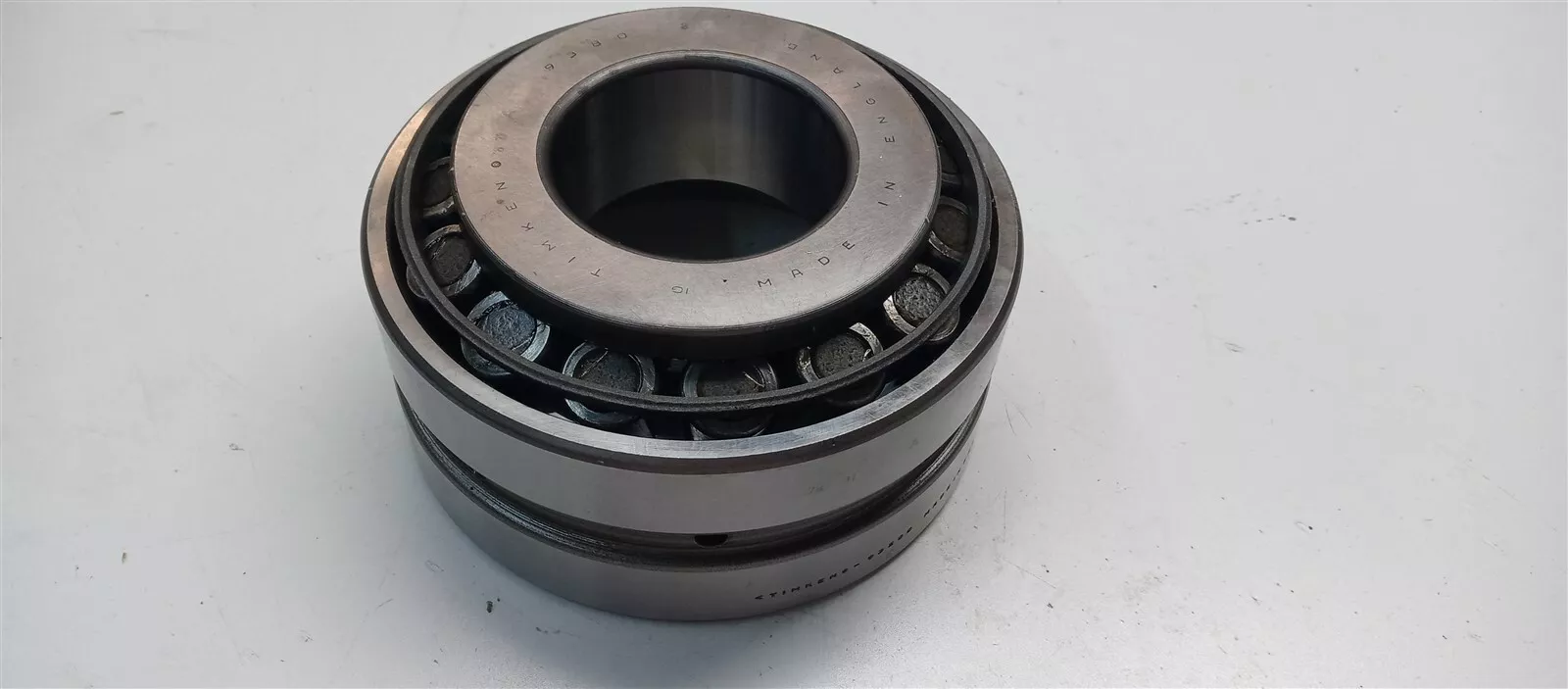

TIMKEN 9380/9320D轴承代号说明
9
3
8
0
/
9
3
2
0
D
9380：圆锥滚子轴承内圈基本代号：9380
/：分隔符
9320：圆锥滚子轴承外圈基本代号：9320
D：TDO 系列，双列外圈
9380：
圆锥滚子轴承内圈基本代号：9380
/：
分隔符
9320：
圆锥滚子轴承外圈基本代号：9320
D：
TDO 系列，双列外圈
TIMKEN 9380/9320D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 9300 |
| 锥体零件号 | 9380 |
| 外圈零件号 | 9320D |
| 设计单元 | 英制 |
| 轴承净重 |
26.18 lb 11.877 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 in 76.2 mm |
| D - 外圈外径 |
7 in 177.8 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| C - 双列外圈宽度 |
2.9375 in 74.613 mm |
| T - 轴承锥体总宽度 |
4.3124 in 109.535 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.090 in 2.3 mm |
| db - 锥体背面背衬直径 |
4.13 in 105 mm |
| Da - 外圈正面背衬直径 |
6.48 in 164.59 mm |
| Aa - 保持架锥体背面游隙 |
0.32 in 8.1 mm |
| a - 有效中心位置ˡ³ˡ |
0.17 in 4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（单列，9000万转）ˡ⁴ˡ |
21200 lbf 94100 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁵ˡ |
142000 lbf 632000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁶ˡ |
36800 lbf 164000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
27700 lbf 123000 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 0.76 |
| e - ISO标准系数ˡ⁹ˡ | 0.76 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 0.88 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 1.31 |
| Cg - 几何因子ˡ¹²ˡ | 0.105 |
