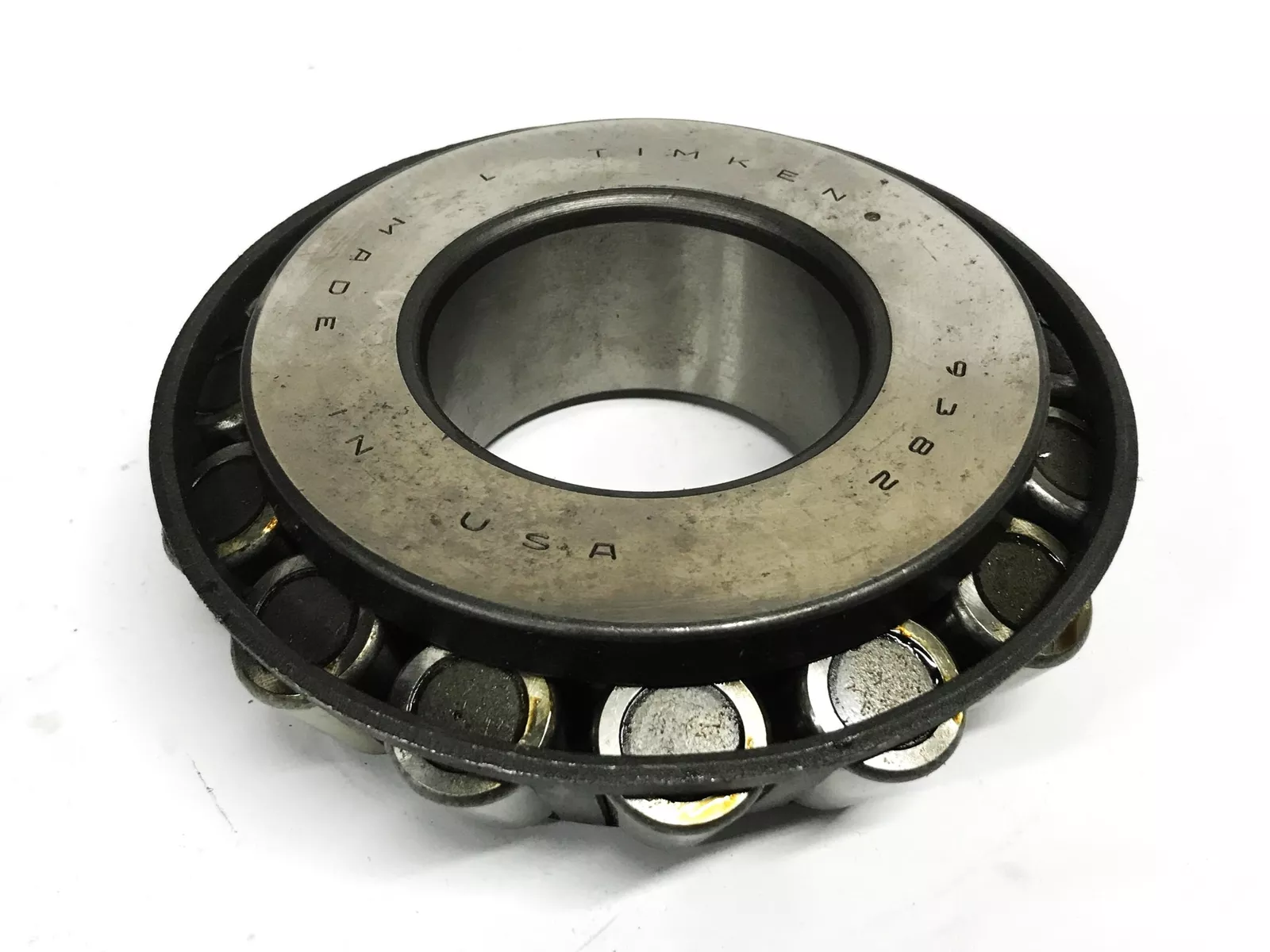

TIMKEN 9382-20024轴承代号说明
9
3
8
2
-
2
0
0
2
4
9382：圆锥滚子轴承内圈基本代号：9382
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
9382：
圆锥滚子轴承内圈基本代号：9382
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
TIMKEN 9382-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 9300 |
| 锥体零件号 | 9382 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
142000 lbf 632000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
36800 lbf 164000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2.7525 in 69.914 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.74 in 95 mm |
| db - 锥体背面背衬直径 |
3.98 in 101 mm |
| Ab - 保持架锥体正面游隙 |
0.19 in 4.8 mm |
| Aa - 保持架锥体背面游隙 |
0.32 in 8.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.17 in 4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
21200 lbf 94100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
81600 lbf 363000 N |
| C₀ - 静态径向载荷额定值 |
78800 lbf 351000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
27700 lbf 123000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.76 |
| G₁ - 发热系数（滚子滚道） | 118 |
| G₂ - 发热系数（挡边-滚子端） | 18.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.105 |
