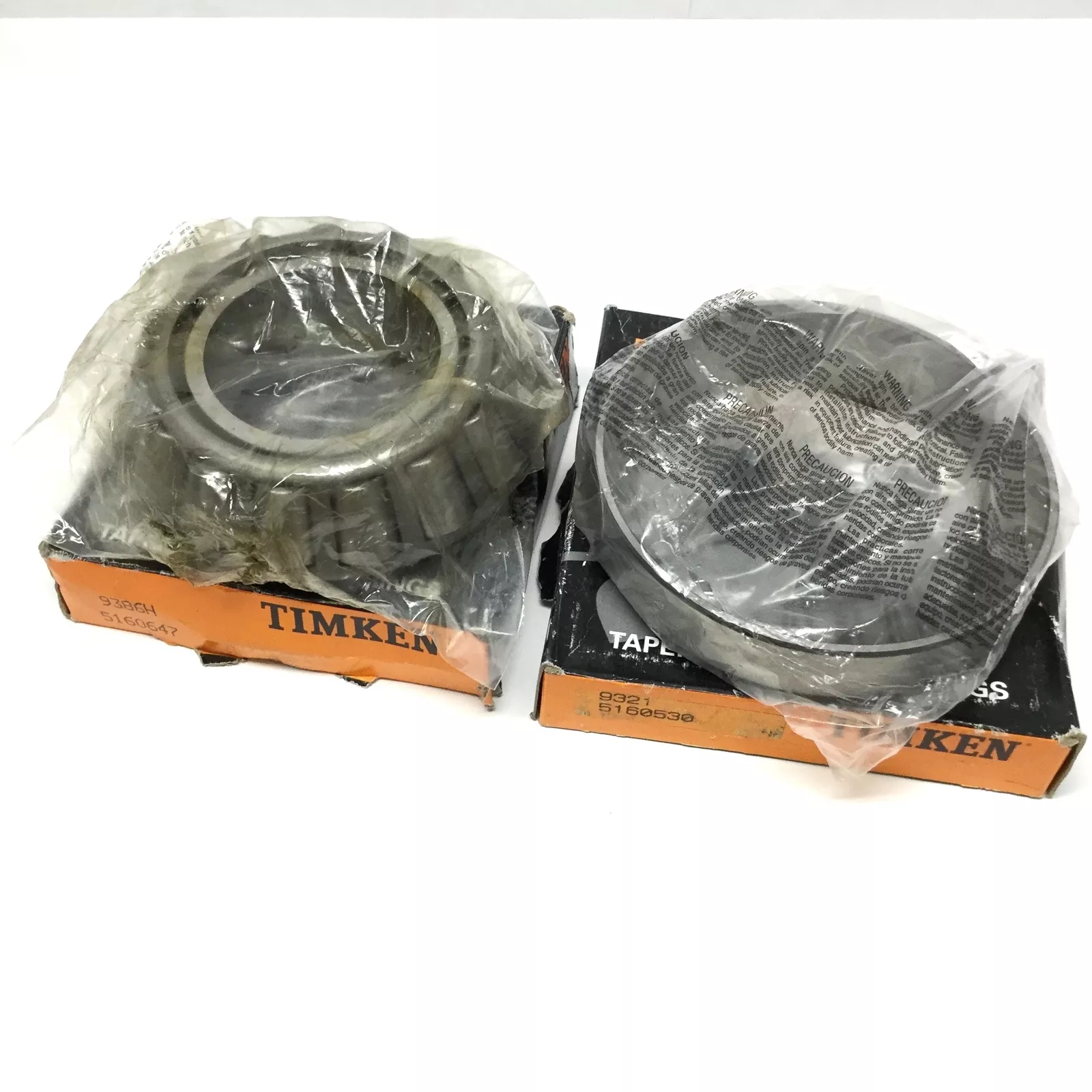

TIMKEN 9386H/9321轴承代号说明
9
3
8
6
H
/
9
3
2
1
9386：圆锥滚子轴承内圈基本代号：9386
H：特殊保持架、滚子或内部几何结构
/：分隔符
9321：圆锥滚子轴承外圈基本代号：9321
9386：
圆锥滚子轴承内圈基本代号：9386
H：
特殊保持架、滚子或内部几何结构
/：
分隔符
9321：
圆锥滚子轴承外圈基本代号：9321
TIMKEN 9386H/9321轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 9300 |
| 锥体零件号 | 9386H |
| 外圈零件号 | 9321 |
| 设计单元 | 英制 |
| 轴承净重 |
10.40 lb 4.7 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 5/16 in 84.138 mm |
| D - 外圈外径 |
6.75 in 171.450 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| C - 外圈宽度 |
1.2500 in 31.750 mm |
| T - 轴承宽度 |
1.9375 in 49.213 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.87 in 98.3 mm |
| db - 锥体背面背衬直径 |
4.37 in 111 mm |
| Da - 外圈正面背衬直径 |
6.48 in 164.10 mm |
| Db - 外圈背面背衬直径 |
5.79 in 147.07 mm |
| Ab - 保持架锥体正面游隙 |
0.19 in 4.8 mm |
| Aa - 保持架锥体背面游隙 |
0.32 in 8.1 mm |
| a - 有效中心位置ˡ³ˡ |
0.17 in 4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
21200 lbf 94100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
81600 lbf 363000 N |
| C₀ - 静态径向载荷额定值 |
78800 lbf 351000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
27700 lbf 123000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.76 |
| e - ISO标准系数ˡ⁸ˡ | 0.76 |
| Y - ISO标准系数ˡ⁹ˡ | 0.79 |
| G₁ - 发热系数（滚子滚道） | 118 |
| G₂ - 发热系数（挡边-滚子端） | 18.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.105 |
