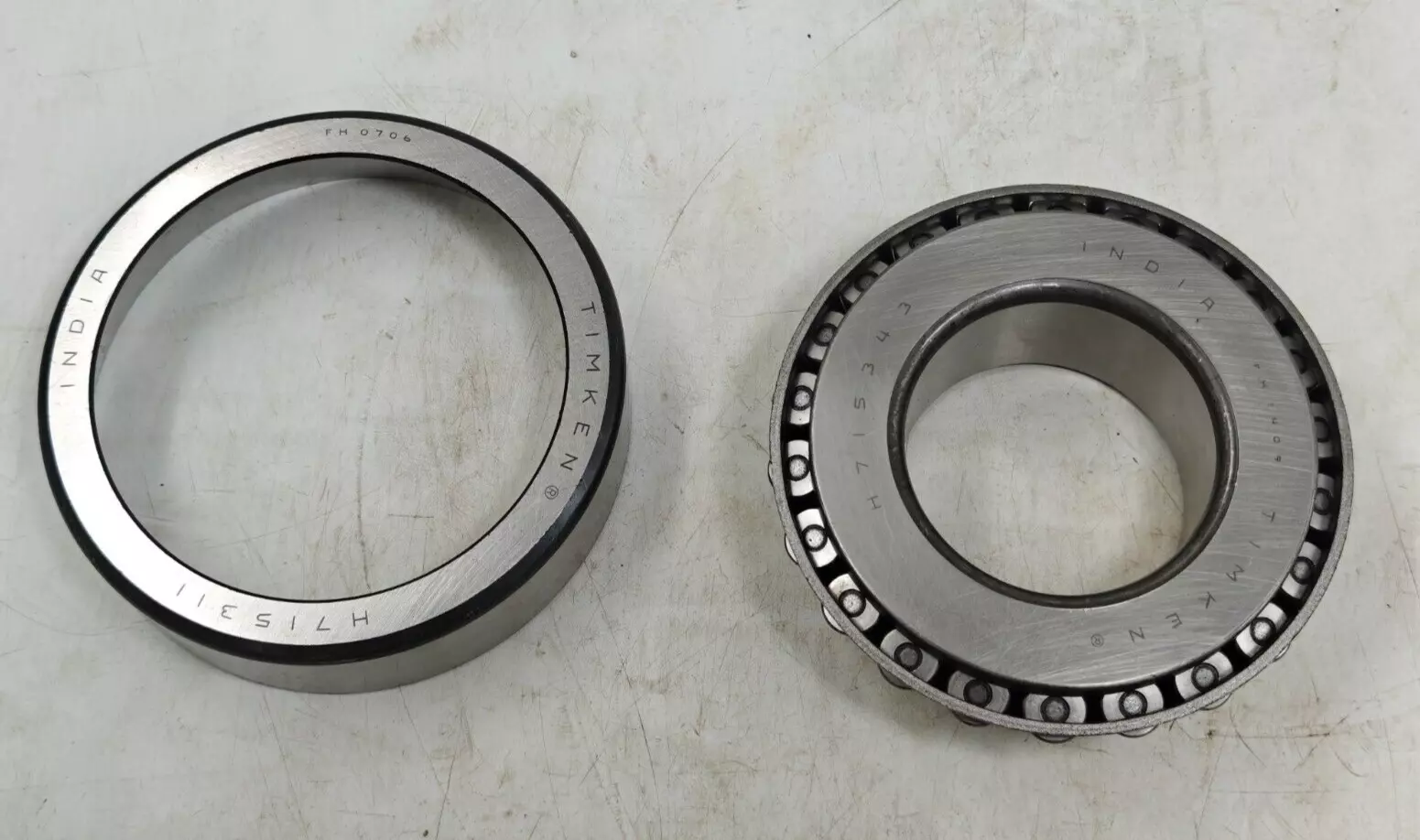

TIMKEN H715343/H715311轴承代号说明
H
7
1
5
3
4
3
/
H
7
1
5
3
1
1
H：重型承载
7：32º30' < 锥角 < 36º
153：内径范围：3-4 in
43：部件代号，43表示内圈，内圈基本代号：715343
/：分隔符
H：重型承载
7：32º30' < 锥角 < 36º
153：内径范围：3-4 in
11：部件代号，11表示内圈，内圈基本代号：715311
H：
重型承载
7：
32º30' < 锥角 < 36º
153：
内径范围：3-4 in
43：
部件代号，43表示内圈，内圈基本代号：715343
/：
分隔符
H：
重型承载
7：
32º30' < 锥角 < 36º
153：
内径范围：3-4 in
11：
部件代号，11表示内圈，内圈基本代号：715311
TIMKEN H715343/H715311轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H715300 |
| 锥体零件号 | H715343 |
| 外圈零件号 | H715311 |
| 设计单元 | 英制 |
| 轴承净重 |
7.1 lb 3.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 11/16 in 68.263 mm |
| D - 外圈外径 |
5.3750 in 136.525 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| C - 外圈宽度 |
1.4375 in 36.513 mm |
| T - 轴承宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.39 in 86 mm |
| db - 锥体背面背衬直径 |
3.62 in 92 mm |
| Da - 外圈正面背衬直径 |
5.22 in 132.59 mm |
| Db - 外圈背面背衬直径 |
4.65 in 118.11 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ³ˡ |
-0.34 in -8.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
18600 lbf 82700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
71700 lbf 319000 N |
| C₀ - 静态径向载荷额定值 |
91000 lbf 405000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
15100 lbf 67000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.24 |
| e - ISO标准系数ˡ⁸ˡ | 0.47 |
| Y - ISO标准系数ˡ⁹ˡ | 1.27 |
| G₁ - 发热系数（滚子滚道） | 147 |
| G₂ - 发热系数（挡边-滚子端） | 32.8 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0993 |
