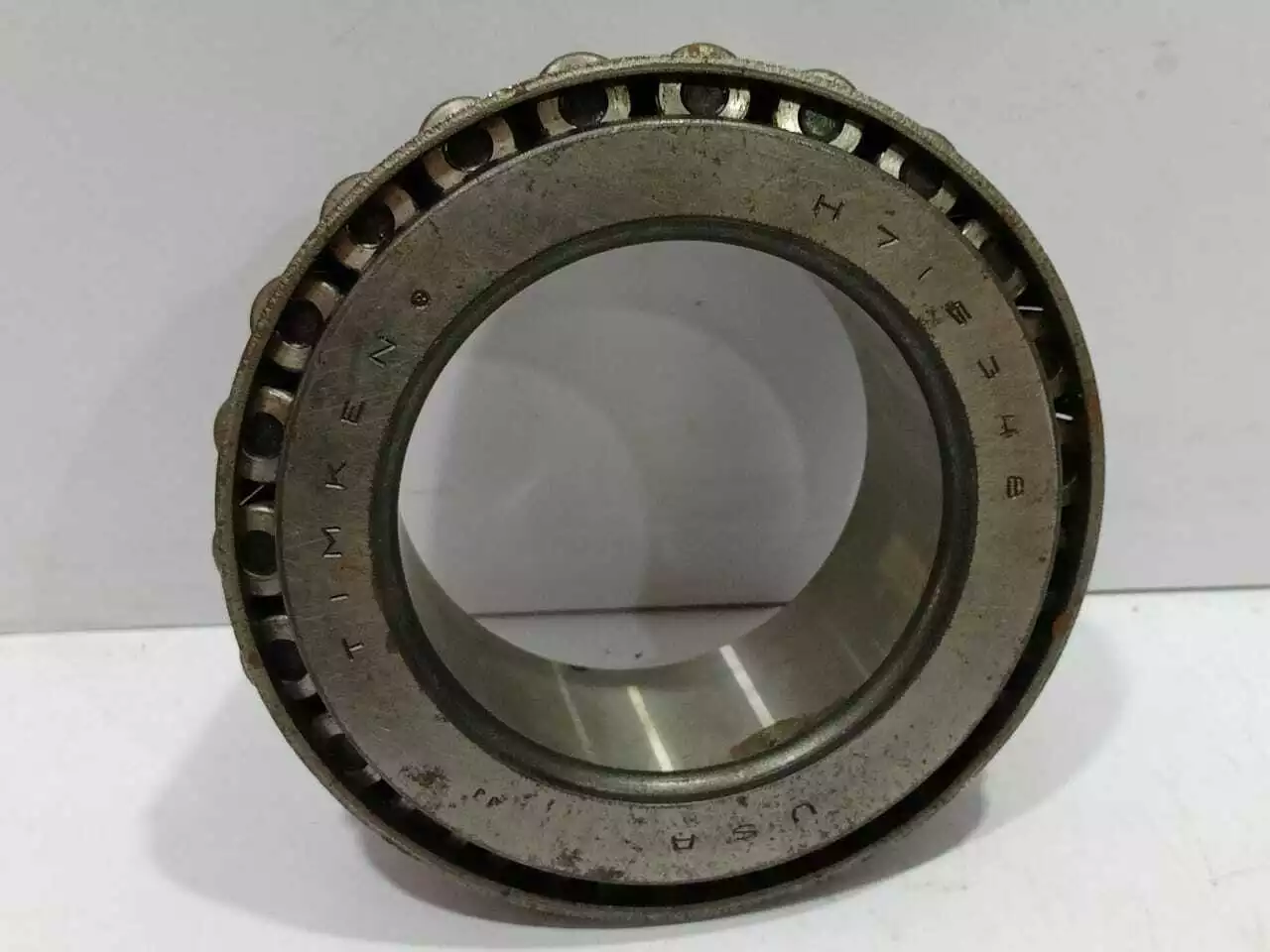

TIMKEN H715348-20332轴承代号说明
H
7
1
5
3
4
8
-
2
0
3
3
2
H：重型承载
7：32º30' < 锥角 < 36º
153：内径范围：3-4 in
48：部件代号，48表示内圈，内圈基本代号：715348
-2：装配号
03：0：铁姆肯公司代码，3：未知精度
32：材料代码，代号：32
H：
重型承载
7：
32º30' < 锥角 < 36º
153：
内径范围：3-4 in
48：
部件代号，48表示内圈，内圈基本代号：715348
-2：
装配号
03：
0：铁姆肯公司代码，3：未知精度
32：
材料代码，代号：32
TIMKEN H715348-20332轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H715300 |
| 锥体零件号 | H715348 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
125000 lbf 556000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
32400 lbf 144000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 1/16 in 77.788 mm |
| B - 锥体宽度 |
1.8125 in 46.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.46 in 88 mm |
| db - 锥体背面背衬直径 |
3.9 in 99 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.34 in -8.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
18600 lbf 82700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
71700 lbf 319000 N |
| C₀ - 静态径向载荷额定值 |
91000 lbf 405000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
15100 lbf 67000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.24 |
| G₁ - 发热系数（滚子滚道） | 147 |
| G₂ - 发热系数（挡边-滚子端） | 32.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.0993 |
