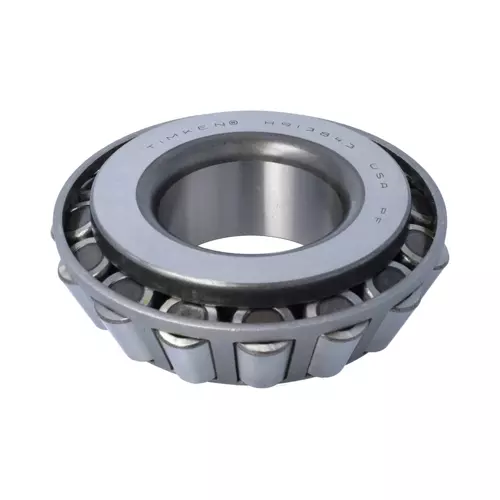

TIMKEN H913843轴承代号说明
H
9
1
3
8
4
3
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
138：内径范围：3-4 in
43：部件代号，43表示内圈，内圈基本代号：913843
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
138：
内径范围：3-4 in
43：
部件代号，43表示内圈，内圈基本代号：913843
TIMKEN H913843轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | H913843 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
107000 lbf 474000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
27700 lbf 123000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 7/16 in 61.913 mm |
| B - 锥体宽度 |
1.5625 in 39.688 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.280 in 7.110 mm |
| da - 锥体正面背衬直径 |
3.24 in 82.4 mm |
| db - 锥体背面背衬直径 |
3.82 in 97 mm |
| Ab - 保持架锥体正面游隙 |
0.18 in 4.6 mm |
| Aa - 保持架锥体背面游隙 |
0.29 in 7.4 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.17 in 4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
15900 lbf 70700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
61300 lbf 273000 N |
| C₀ - 静态径向载荷额定值 |
57500 lbf 256000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
21300 lbf 94700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.75 |
| G₁ - 发热系数（滚子滚道） | 78.5 |
| G₂ - 发热系数（挡边-滚子端） | 17.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.0927 |
