TIMKEN H936340-90032轴承代号说明
H
9
3
6
3
4
0
-
9
0
0
3
2
H：重型承载
9：锥角 ≥ 45º，但不是推力轴承
363：内径范围：7-8 in
40：部件代号，40表示内圈，内圈基本代号：936340
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
32：材料代码，代号：32
H：
重型承载
9：
锥角 ≥ 45º，但不是推力轴承
363：
内径范围：7-8 in
40：
部件代号，40表示内圈，内圈基本代号：936340
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
32：
材料代码，代号：32

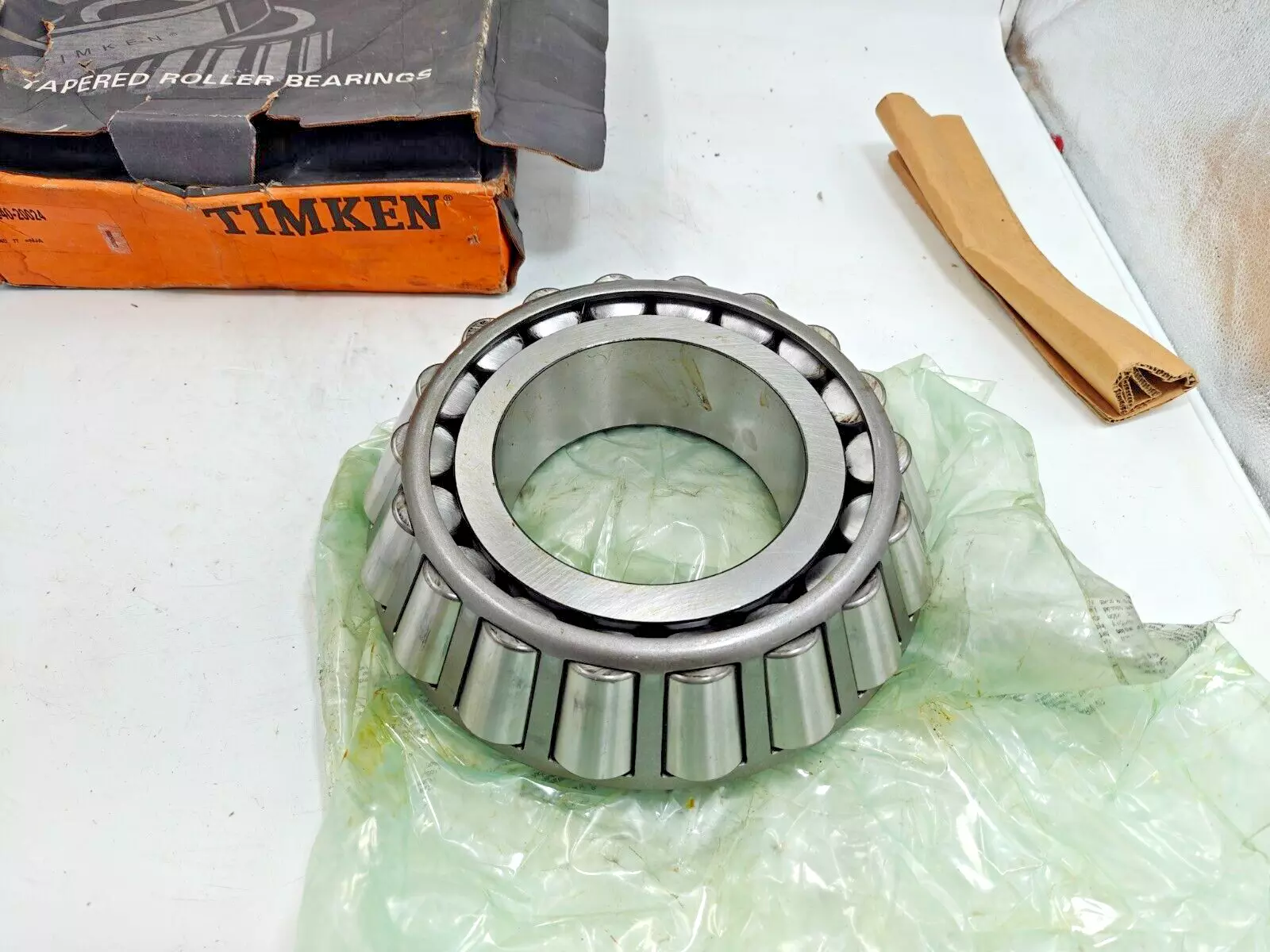

TIMKEN H936340-90032轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | H936340 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
481000 lbf 2140000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
125000 lbf 555000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
6.1250 in 155.575 mm |
| B - 锥体宽度 |
3.1250 in 79.375 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.25 in 6.35 mm |
| da - 锥体正面背衬直径 |
7.58 in 192.4 mm |
| db - 锥体背面背衬直径 |
8.23 in 209 mm |
| Ab - 保持架锥体正面游隙 |
0.41 in 10.4 mm |
| Aa - 保持架锥体背面游隙 |
0.67 in 17 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.66 in 16.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
71600 lbf 319000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
276000 lbf 1230000 N |
| C₀ - 静态径向载荷额定值 |
316000 lbf 1400000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
99200 lbf 441000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.72 |
| G₁ - 发热系数（滚子滚道） | 638 |
| G₂ - 发热系数（挡边-滚子端） | 69.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.148 |
