TIMKEN HH506310-20024轴承代号说明
H
H
5
0
6
3
1
0
-
2
0
0
2
4
HH：超重型承载
5：28º30' < 锥角 < 30º30'
063：内径范围：2-3 in
10：部件代号，10表示外圈，外圈基本代号：506310
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
HH：
超重型承载
5：
28º30' < 锥角 < 30º30'
063：
内径范围：2-3 in
10：
部件代号，10表示外圈，外圈基本代号：506310
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

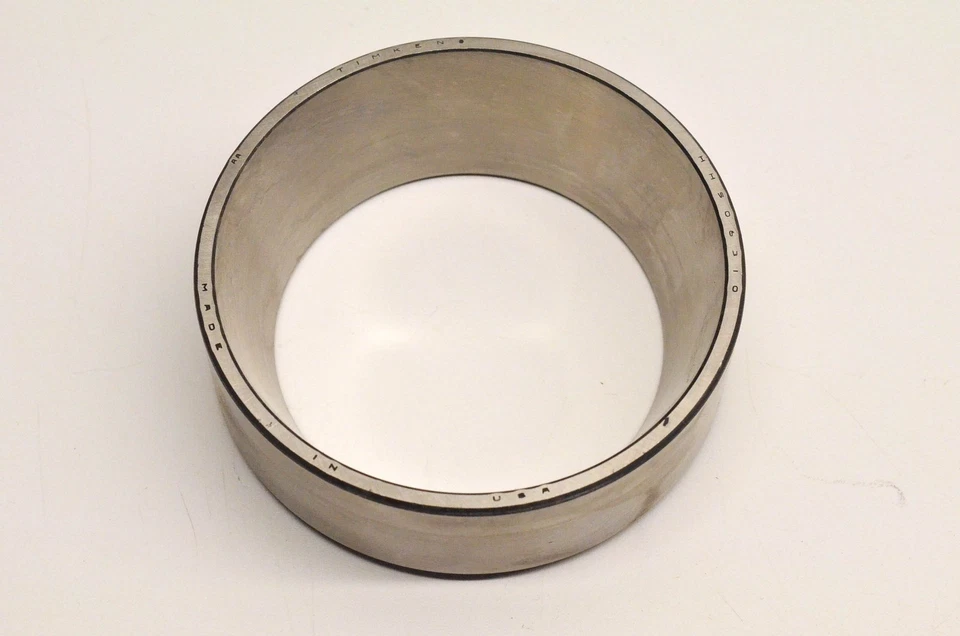

TIMKEN HH506310-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HH506300 |
| 外圈零件号 | HH506310 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4.5 in 114.3 mm |
| C - 外圈宽度 |
1.42 in 36.068 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
4.25 in 107.95 mm |
| Db - 外圈背面背衬直径 |
3.82 in 97.03 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.4 |
| Y - ISO标准系数ˡ³ˡ | 1.49 |
| Cg - 几何因子ˡ⁴ˡ | 0.108 |
