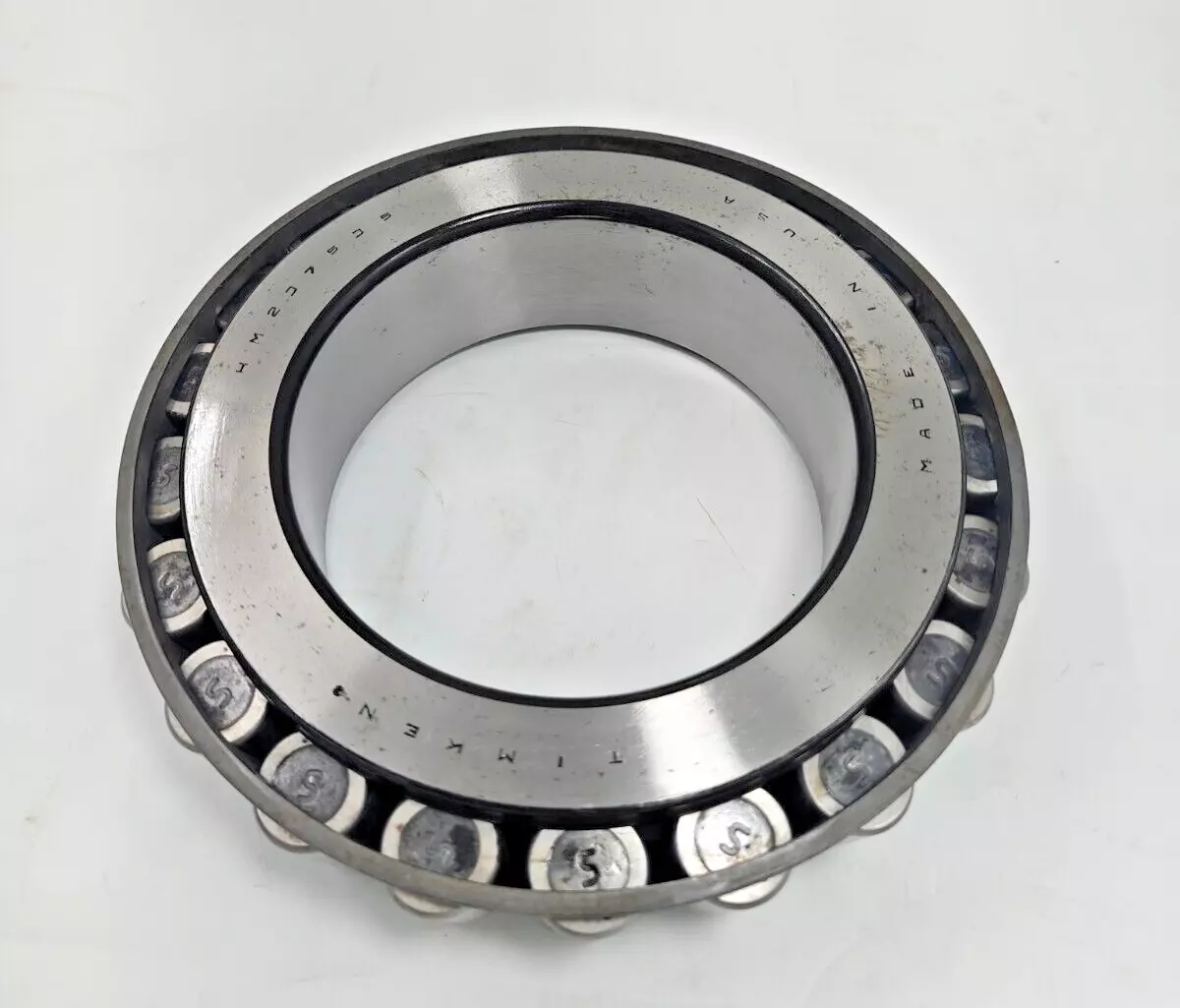

TIMKEN HM237535-90133轴承代号说明
H
M
2
3
7
5
3
5
-
9
0
1
3
3
HM：重中型承载
2：24º < 锥角 < 25º30'
375：内径范围：7-8 in
35：部件代号，35表示内圈，内圈基本代号：237535
-9：装配号
01：材料代码，代号：01
33：材料代码，代号：33
HM：
重中型承载
2：
24º < 锥角 < 25º30'
375：
内径范围：7-8 in
35：
部件代号，35表示内圈，内圈基本代号：237535
-9：
装配号
01：
材料代码，代号：01
33：
材料代码，代号：33
TIMKEN HM237535-90133轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM237500 |
| 锥体零件号 | HM237535 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
382000 lbf 1700000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
99100 lbf 441000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
6 1/2 in 165.1 mm |
| B - 锥体宽度 |
2.5 in 63.5 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.280 in 7.100 mm |
| da - 锥体正面背衬直径 |
7.24 in 184 mm |
| db - 锥体背面背衬直径 |
7.68 in 195 mm |
| Ab - 保持架锥体正面游隙 |
0.2 in 5.1 mm |
| Aa - 保持架锥体背面游隙 |
0.2 in 5.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.46 in -11.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
56900 lbf 253000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
219000 lbf 976000 N |
| C₀ - 静态径向载荷额定值 |
278000 lbf 1240000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
31100 lbf 138000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.83 |
| G₁ - 发热系数（滚子滚道） | 751.2 |
| G₂ - 发热系数（挡边-滚子端） | 101.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.117 |
TIMKEN HM237535-90133轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN HM237535-90135轴承 | ￥23073.56元 | - | 2 |
