TIMKEN HM515714轴承代号说明
H
M
5
1
5
7
1
4
HM：重中型承载
5：28º30' < 锥角 < 30º30'
157：内径范围：3-4 in
14：部件代号，14表示外圈，外圈基本代号：515714
HM：
重中型承载
5：
28º30' < 锥角 < 30º30'
157：
内径范围：3-4 in
14：
部件代号，14表示外圈，外圈基本代号：515714

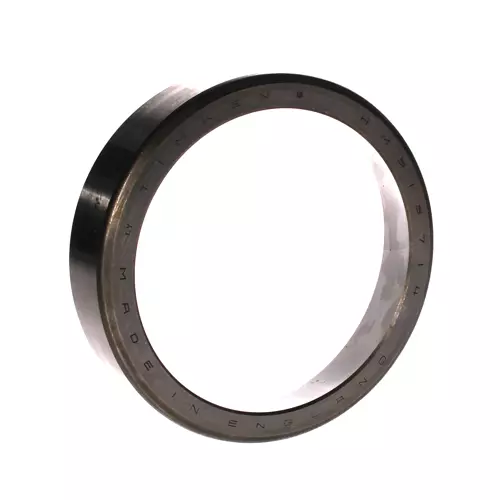

TIMKEN HM515714轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM515700 |
| 外圈零件号 | HM515714 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5.5118 in 140 mm |
| C - 外圈宽度 |
1.3125 in 33.338 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
5.25 in 133.35 mm |
| Db - 外圈背面背衬直径 |
4.84 in 122.94 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.39 |
| Y - ISO标准系数ˡ³ˡ | 1.55 |
| Cg - 几何因子ˡ⁴ˡ | 0.0869 |
