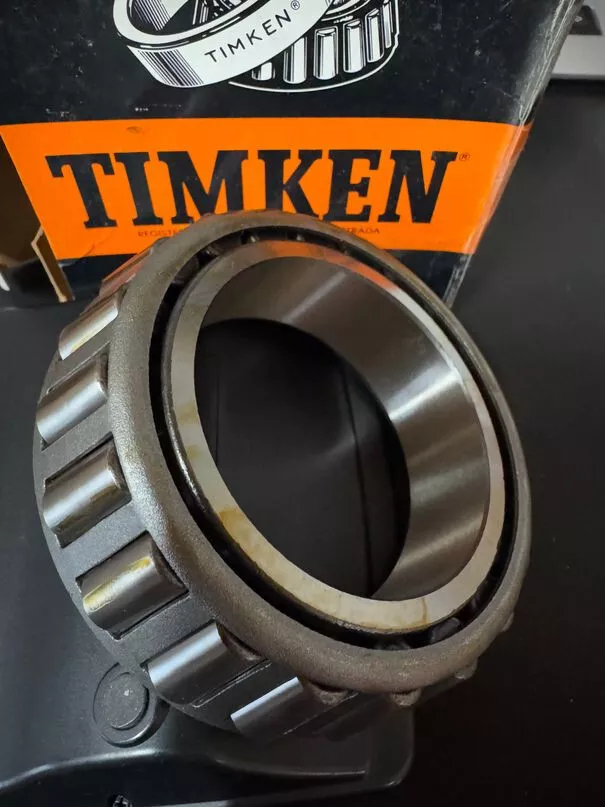

TIMKEN HM515745轴承代号说明
H
M
5
1
5
7
4
5
HM：重中型承载
51：圆锥滚子轴承内圈基本代号：51
57：材料代码，代号：57
45：材料代码，代号：45
HM：
重中型承载
51：
圆锥滚子轴承内圈基本代号：51
57：
材料代码，代号：57
45：
材料代码，代号：45
TIMKEN HM515745轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM515700 |
| 锥体零件号 | HM515745 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
94300 lbf 420000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
24500 lbf 109000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 in 76.2 mm |
| B - 锥体宽度 |
1.8150 in 46.101 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.43 in 87 mm |
| db - 锥体背面背衬直径 |
3.62 in 92 mm |
| Ab - 保持架锥体正面游隙 |
-0.01 in -0.3 mm |
| Aa - 保持架锥体背面游隙 |
0.21 in 5.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
14000 lbf 62500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
54200 lbf 241000 N |
| C₀ - 静态径向载荷额定值 |
71400 lbf 318000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
9280 lbf 41300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.51 |
| Cg - 几何因子ˡ⁹ˡ | 0.0869 |
