TIMKEN HM803149-99401轴承代号说明
H
M
8
0
3
1
4
9
-
9
9
4
0
1
HM：重中型承载
8：36º < 锥角 < 45º
031：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：803149
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
HM：
重中型承载
8：
36º < 锥角 < 45º
031：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：803149
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01

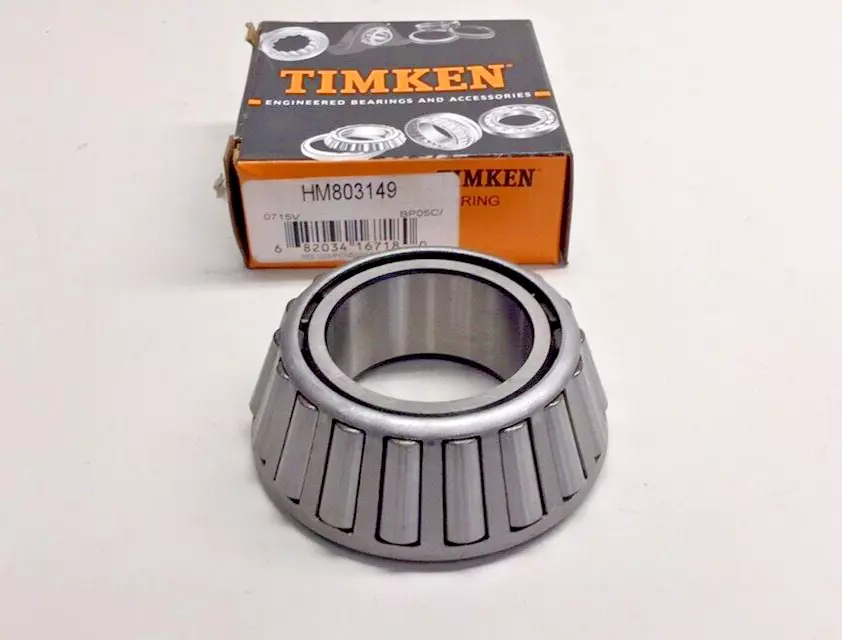

TIMKEN HM803149-99401轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | HM803149 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
44500 lbf 198000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
11500 lbf 51300 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.1563 in 29.370 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
2.1 in 53.4 mm |
| db - 锥体背面背衬直径 |
2.44 in 62 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.17 in -4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6630 lbf 29500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
25600 lbf 114000 N |
| C₀ - 静态径向载荷额定值 |
32400 lbf 144000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
6200 lbf 27600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| G₁ - 发热系数（滚子滚道） | 39.2 |
| G₂ - 发热系数（挡边-滚子端） | 10.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.0974 |
