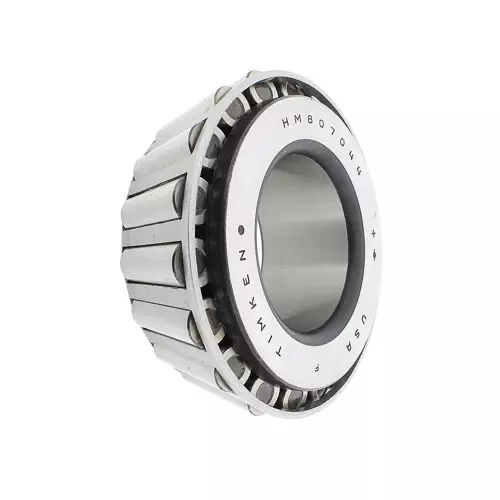

TIMKEN HM807044-70000轴承代号说明
H
M
8
0
7
0
4
4
-
7
0
0
0
0
HM：重中型承载
8：36º < 锥角 < 45º
070：内径范围：2-3 in
44：部件代号，44表示内圈，内圈基本代号：807044
-7：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
HM：
重中型承载
8：
36º < 锥角 < 45º
070：
内径范围：2-3 in
44：
部件代号，44表示内圈，内圈基本代号：807044
-7：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
TIMKEN HM807044-70000轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM807000 |
| 锥体零件号 | HM807044 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
79600 lbf 354000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
20600 lbf 91800 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 15/16 in 49.213 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.48 in 63 mm |
| db - 锥体背面背衬直径 |
2.72 in 69 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.29 in -7.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11900 lbf 52700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
45700 lbf 203000 N |
| C₀ - 静态径向载荷额定值 |
50200 lbf 223000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
9890 lbf 44000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0760 |
