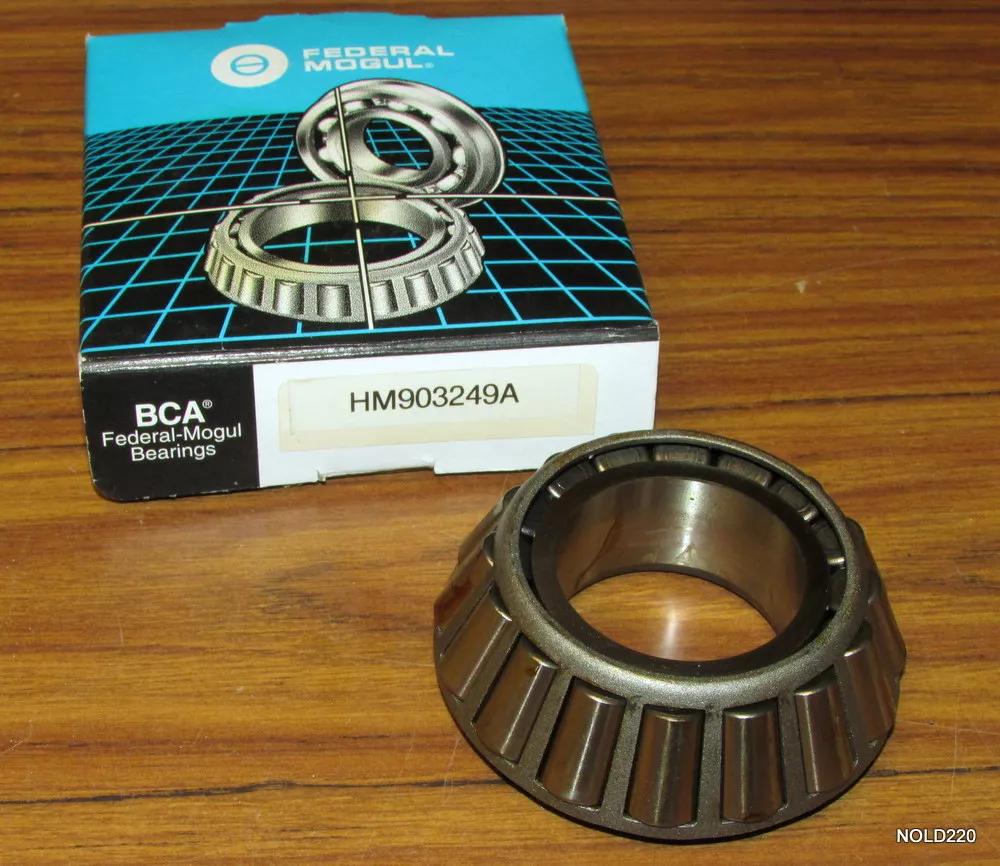

TIMKEN HM903249A轴承代号说明
H
M
9
0
3
2
4
9
A
HM：重中型承载
9：锥角 ≥ 45º，但不是推力轴承
032：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：903249
A：内部设计优化
HM：
重中型承载
9：
锥角 ≥ 45º，但不是推力轴承
032：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：903249
A：
内部设计优化
TIMKEN HM903249A轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | HM903249A |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
53400 lbf 237000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
13800 lbf 61600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.1142 in 28.301 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
2.13 in 54 mm |
| db - 锥体背面背衬直径 |
2.56 in 65 mm |
| Ab - 保持架锥体正面游隙 |
0.13 in 3.3 mm |
| Aa - 保持架锥体背面游隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.02 in 0.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7950 lbf 35400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
30700 lbf 136000 N |
| C₀ - 静态径向载荷额定值 |
29700 lbf 132000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
10100 lbf 44800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.79 |
| G₁ - 发热系数（滚子滚道） | 33.7 |
| G₂ - 发热系数（挡边-滚子端） | 9.91 |
| Cg - 几何因子ˡ⁹ˡ | 0.101 |
TIMKEN HM903249A轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN HM903249A-20024轴承 | ￥359.6元 | - | 62 |
