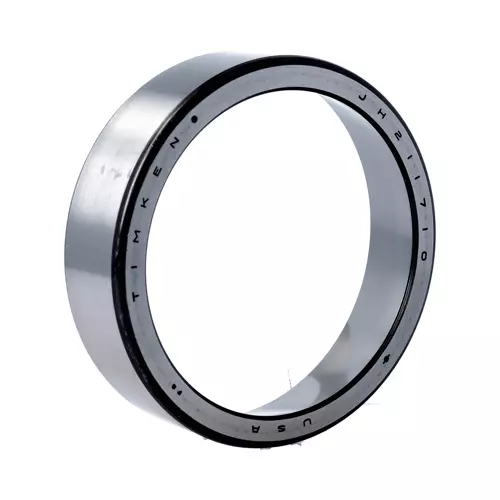

TIMKEN JH211710轴承代号说明
J
H
2
1
1
7
1
0
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
2：24º < 锥角 < 25º30'
117：内径范围：2-3 in
10：部件代号，10表示外圈，外圈基本代号：211710
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
2：
24º < 锥角 < 25º30'
117：
内径范围：2-3 in
10：
部件代号，10表示外圈，外圈基本代号：211710
TIMKEN JH211710轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H₂11700 |
| 外圈零件号 | JH₂11710 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | H₂11700 |
| 尺寸规格 | |
| D - 外圈外径 |
120 mm 4.7244 in |
| C - 外圈宽度 |
32 mm 1.2598 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| Da - 外圈正面背衬直径 |
115.06 mm 4.53 in |
| Db - 外圈背面背衬直径 |
106.93 mm 4.21 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.73 |
| e - ISO标准系数ˡ³ˡ | 0.34 |
| Y - ISO标准系数ˡ⁴ˡ | 1.78 |
| G₁ - 发热系数（滚子滚道） | 94 |
| G₂ - 发热系数（挡边-滚子端） | 22.5 |
| Cg - 几何因子ˡ⁵ˡ | 0.0764 |
